فروش سیستم تهویه مطبوع وی آر اف (VRF) + قیمت سیستم vrf

VRF اولین بار سال ۱۹۸۲ در داخل ژاپن اختراع و تولید شد. هم اکنون سیستم های تهویه مطبوع VRF در ۵۰ درصد از ساختمان های اداری و در ۳۳ درصد ساختمان های بزرگ تجاری این کشور به کار ميرود.

VRF چیست؟

  (Flow) F  -   (Refrigent) R  -   (variable) V : وی آر اف مخفف این سه کلمه می باشد

به معنای جریان متغیر سیال در پنل ها (یونیت داخلی) می باشد . به تعریف ساده تر این دستگاه شبیه کولر گازی با چندین یونیت داخلی (مولتی اسپلیت) می باشد. با توجه به حساسیت سیستم VRF اجرای آن کار بسیار تخصصی می باشد که در صورت وجود کوچکترین نقص در طراحی یا اجراء کل سیستم دچار مشکل خواهد شد. پس بهتر است در صورت خرید دستگاه از هر شرکت و یا برندی کار طراحی، نصب و اجرا نیز به عهده فروشنده باشد.

طريقه کار کرد سیستم های VRF

سیستم‌های پمپ گرمایی مولتی اسپلیت، که در داخل آنها از تعدادي واحد داخلی متصل به یک واحد خارجی استفاده می‌شود، از یک تکنولوژي مناسب برای ساختمان‌های مسکونی و تجاری سبک به سیستم‌های با جریان متغیر مبرد یا VRFمتحول شده‌اند که می‌توانند تهویه مطبوع خوبي را برای ساختمان‌های تجاری عظيم فراهم نمایند.

در فناوری VRF از کنترل‌های هوشمند یکپارچه، محرک‌های سرعت متغیر(VSD) ، لوله‌کشی مبرد، و بازیابی گرما برای تولید محصولاتی استفاده می‌شود که واجد ویژگی ‌هایی مانند سهولت نصب بازدهي بالای انرژی، انعطاف پذیری عملکرد، و کنترل منطقه هستند.

در فناوریVRF  کنونی از موتورهایی با مبدل جریان (کموتاتور) الکترونیکی(ECM)، کمپرسورهای پیچی با محرک معکوسگر، کمپرسورهای چندتایی، پیکربندی‌های چندکاره، مداربندی پیچیده مبرد و روغن، برگشت‌ها، و کنترل‌هایی استفاده می‌شود که اجازه می‌دهند تا ۶۰ واحد داخلی یا بیشتر به شکل متصل به یک واحد خارجی کار نمايد سیستم‌های مولتی اسپیلیت متشکل از چند قسمت داخلی متصل به یک واحد خارجی ميباشد.

سیستم‌هایVRF  انواع پیشرفته‌ ای از سیستم‌های مولتی اسپیلیت بدون کانال هستند که اجازه می‌دهند واحدهای داخلی زيادي به هر واحد خارجی متصل شوند و امکانات اضافه ‌ای از قبیل گرمایش و سرمایش همزمان و بازیابی گرما را نیز فراهم کنند. سیستم‌های پمپ گرمایی مولتی اسپیلیت گرمایش در تمام واحدهای داخلی، یا سرمایش در تمام واحدها را امکان پذیر می‌سازند؛ نه گرمایش و سرمایش همزمان. اما سیستم‌های VRF امکان گرمایش و سرمایش همزمان و همچنین بازیابی گرما جهت کاهش مصرف انرژی طی فصل گرمایش را فراهم می‌کنند.

مزایای استفاده از سیستم V.R.F

مزایای vrf

  • مدیریت پنل ها جهت افزایش بهره وری تا 20%: به طور مثال اگر ظرفیت یک کندانسور: Btu/h 100000 باشد مجموع ظرفیت یونیت های داخلی متصل به آن می تواند تا Btu/h 120000 باشد و این به معنای افزایش ظرفیت دستگاه نیست بلکه به معنای مدیریت ظرفیت و تقسیم بار برودتی بین یونیت های داخلی می باشد. این ویژگی در ساختمان هایی که هم از شمال و هم از جنوب نورگیر هستند بیشترین استفاده را دارد.
  •  استفاده از کمپرسور اسکرال از نوع دیجیتال اینورتر: این ویژگی به تنهایی می تواند مصرف برق را به میزان قابل ملاحظه ای کاهش دهد.
  •  امکان طول لوله کشی در متراژ بالا
  •  امکان کنترل هر یونیت داخلی به صورت مجزا
  •  امکان استفاده از دستگاه برای تولید گرمایش (Heat pump) در زمستان
  •  تنوع در استفاده همزمان از انواع یونیت داخلی (کاستی، دیواری، سقفی توکار و کانالی)
  • نصب با اشغال حداقل فضا و راهبری آسان: نصب دستگاههای مالتی اسپلیت حداقل فضا را اشغال نموده و نیز برای کاربران جهت راهبری و استفاده بسیار آسان می باشد.
  •  نگهداری دمای محیط در شرایط ثابت و استاندارد
  •  کارکرد آرام و بی صدا

معایب استفاده از وی آر اف

معایب vrf

  • در صورت کوچکترین نشتی گاز در مسیر لوله کشی کل سیستم دچار مشکل می شود و باید آن قسمت که دچار نشتی شده تعویض گردد.
  •  استفاده از کمپرسور دستگاه جهت گرمایش مشمول هزینه برق می باشد، که با توجه به هزینه برق در کشور ایران است استفاده از آن، جهت تولید گرمایش مقرون به صرفه نمی باشد.
  • در صورت تغییر معماری امکان تغییر جای یونیت داخلی وجود ندارد. چرا که با کوچکترین تغییر فشار درون شاخه ها به هم می ریزد و باعث اختلال در تولید سرمایش در تمام یونیت های داخلی می شود.

پیشنهاد می شود جهت استفاده از دستگاه برای گرمایش توسط موتورخانه یا پکیج، آب گرم به پنل های داخلی (نوع سقفی توکار یا کانالی) که مجهز به کویل آب گرم شده اند رسانده شود و در زمستان از گرمایش مطبوع نیز بدون هزینه برق بهره مند شوید.

مقایسه سیستم های VRF با سیستم های داکت اسپلیت

  1.  هزینه اولیه:  دستگاههای داکت اسپلیت نسبت به سیستم های VRF هزینه اولیه کمتری دارند.
  2.   هزینه اجرا و نصب: هزینه اجرا و نصب سیستم های داکت اسپلیت کمتر از هزینه اجرا و نصب سیستم های VRF می باشد.
  3. مصرف برق: مصرف برق سیستم های VRF کمتر از سیستم های داکت اسپلیت می باشد،با توجه به متغیر بودن جریان مبرد سیستم های VRF اعلام دقیق میزان مصرف برق امکان پذیر نیست اما برای حداکثر میزان کارکرد دستگاههای  VRF و داکت اسپلیت ،میزان مصرف برق دستگاههای VRF در حدود 60% مصرف دستگاههای داکت اسپلیت می باشد.
  4. آسایش کاربر:در سیستم های VRF به دلیل مستقل بودن فضاها این امکان وجود دارد که پانل مربوط به هر فضا به صورت جداگانه  روشن و خاموش و نیز دمای آن را به میزان دلخواه تنظیم کرد.

  5. استقلال فضاها: در سیستم های داکت اسپلیت با روشن کردن دستگاه هوا از طریق کانال ها به همه فضا ها منتقل شده و امکان خاموش کردن دستگاه در یک فضای خاص و یا تنظیم دمای دلخواه آن وجود ندارد،در حالیکه در سیستم های VRF این امکان وجود  دارد که پانل داخلی مربوط به هر فضا به صورت مستقل روشن و خاموش شده و نیز بر روی دمای دلخواهی تنظیم گردد.

  6. تعمیرات و نگهداری: با توجه به مجزا بودن پانل های خارجی دستگاههای داکت اسپلیت،این دستگاه ها نسبت به سیستم های VRF استهلاک کمتری دارند،همچنین در صورت خراب شدن یک یا تعدادی از پانل های خارجی بقیه دستگاه ها به کار خود ادامه می دهند.

  7. طول و ارتفاع لوله کشی:سیستم های VRF قابلیت لوله کشی در طول و ارتفاع های بالا را دارا می باشند در حالی که این میزان در سیستم های داکت اسپلیت محدود است.


VRF چگونه کار میکند؟

vrf

سیستمهای مولتی اسپیلیت متشکل از چند واحد داخلی متصل به یک واحد خارجی می باشند. محصولات بدون کانال اساساً با سیستمهای کانالی تفاوت دارند زیرا در آنها انتقال گرما به یا از فضا مستقیماً توسط چرخش مبرد در واحدهای داخلی (اواپراتور یا کندانسور) مستقر در داخل یا نزدیک فضای تحت تهویه مطبوع صورت می گیرد (واحدهای داخلی وقتی که در وضعیت سرمایش هستند به عنوان اواپراتور؛ و هنگامی که در وضعیت گرمایش هستند به عنوان کندانسور عمل می کنند.) در مقابل، در سیستمهای سنتی، انتقال گرما از مبرد به فضا توسط گردش هوا (در سیستمهای کانالی) یا آب (در چیلرها) در سراسر ساختمان انجام می شود. در مورد نصب مینی چیلر بخوانید.
سیستمهای VRF انواع پیشرفته ای از سیستمهای مولتی اسپیلیت بدون کانال هستند که اجازه می دهند واحدهای داخلی بیشتری به هر واحد خارجی متصل شوند و امکانات اضافه ای از قبیل گرمایش و سرمایش همزمان و بازیابی گرما را نیز فراهم می کنند. سیستمهای پمپ گرمایی مولتی اسپیلیت گرمایش در تمام واحدهای داخلی، یا سرمایش در تمام واحدها را امکان پذیر می سازند؛ نه گرمایش و سرمایش همزمان. اما سیستمهای VRF امکان گرمایش و سرمایش همزمان و همچنین بازیابی گرما جهت کاهش مصرف انرژی طی فصل گرمایش را فراهم می کنند.

آشنایی با دستگاه VRF

همانطور که گفته شد سیستمهای Vrf اولین بار توسط شرکت معتبر ژاپنی Daikin و در سال 1982 ابداع گردید. نسل قبلی این سیستم‌ها در حقیقت همان دستگاههای MPS (Multi Power System) بودند.
سیستم های MPS که در حال حاضر نیز وجود دارند معروف به Multi split نیز هستند که با یک یونیت خارجی قادر به تغذیه تا ماکزیمم 8 پنل داخلی هستند. این سیستم‌ها که تا ظرفیت حدودا 100,000 بی تی یو تولید شد، قابلیت اتصال به یونیت های مختلف داخلی اعم از دیواری، داکت و کاستی را داشتند و در دو نوع تک فاز و سه فاز تولید شد، اما بعلت محدودیت های زیاد لوله کشی در طول و ارتفاع خیلی مورد استقبال واقع نشد و به همین علت تولید کنندگان دنبال ابداع دستگاه دیگری رفتند که شرکت Daikin اولین نمونه را به بازار عرضه کرد.
اصطلاح Vrf مخفف کلمه Variable Refrigerant Flow هست که به معنای جریان متغیر مبرد می‌شود تعبیر کرد که در بعضی اختصار ها هم بجای flow از volume استفاده می‌شود که در کارکرد آنها هیچ تفاوتی وجود ندارد.
چند مثال ذیل در خصوص تعاریف برندهای مختلف را مرور می‌کنیم:

  •  OGENERAL: VRF~ Vrf
  • Daikin: VRV~ Vrv
  • LG: VRF~ Multi-V
  • Samsung: VRV~ DVM
  • Midea: VRV~ MDV
  • Haier: VRF~ MRV
  • Gree: VRF~ GMV

اجزای اصلی سیستم

1. کمپرسور اینورتر

کمپرسوری که با کنترل میزان فرکانس ورودی از برد اینورتر یا IPM به سرعت دلخواه مغز اصلی سیستم یا همون Main PCB رسیده تا میزان برودت لازم تامین شود
در اکثر برندها تا نسل 3 کمپرسور ها از ترکیب اینورتر و دور ثابت تشکیل شدند و در این حالت بطور خلاصه ابتدا اینورتر وارد مدار شده و در صورت عدم تامین برودت لازم، کمپرسور دور ثابت وارد مدار می شود.

2. کمپرسور دور ثابت

مانند کمپرسورهای مرسوم در صنعت بصورت دور ثابت بوده و جهت تکمیل ظرفیت کارکرد، وارد مدار می‌شود.
هردو نوع کمپرسور از نوع اسکترنال می‌باشد و تفاوت آنها فقط در ساختار داخلی آن جهت کنترل سرعت می‌باشد.
در نسل 4 در ظرفیتهای کمتر از 180,000 بی تی یو فقط از یک کمپرسور اینورتر استفاده شده و در ظرفیت 180 و 200 از دو کمپرسور که بصورت موازی باهم کار می‌کنند استفاده می‌شود.

3. شیر Hot gas by pass

وظیفه این شیر کنترل حفظ بالانس خط HP و LP می‌باشد و در صورتیکه LP از حد مجاز پایین تر قرار گیرد، این شیر از خط HP گاز داغ را به خط LP بای پس می نماید.

4. جدا کننده روغن (oil separator)

وسیله ای که بعد از کمپرسور در سیکل قرار دارد و درون آن از جنس Cyclone هست با بوجود آمدن اثر گریز از مرکز روغن را در پیرامون محفظه به چرخش در آورده و با جمع شدن در کف، مبرد با حدود 1 درصد اختلاط روغن را به سمت کندانسور میفرستد و روغن اضافه جهت روانکاری باز به کمپرسور برمی گرداند
جهت روانکاری صحیح در نسل 2 و 3 این امر هر 8 ساعت یکبار رخ می‌داد اما در نسل چهار با وجود سنسورoil level control، بصورت مرتب دمای discharge هر کمپرسور با دمای روغن خود تفریق می شود و Main PCB از حاصل اختلاف دمای مذکور به میزان سطح روغن باتوجه به داده قبلی کارخانه پی برده و عمل روانکاری را با شیر برگشتی روغن انجام میدهد

5. شیر انبساط الکترونیکی (EEV)

که مخفف electronic expansion valve هست و در دو قسمت کاربرد دارد:
الف~ یونیت خارجی با نام Main EEV که در حالت سرمایش fully open هست چون باید کل مبرد باسرعت به سمت پنلها حرکت کند و عمل انبساط اصلی در پنلهای داخلی بصورت مستقل انجام شود که در حالت گرمایش یونیت خارجی بعنوان اواپراتوراستفاده میشود حال بعنوان شیر انبساط استفاده میگردد.
ب~ Indoor EEV:
این شیرها درهر یونیت داخلی و خارجی نصب شده و عمل انبساط و اختناق در سرمایش را بعهده دارد
میزان باز یا بسته شدن این شیرها توسط پالس های الکترونیکی از طریق مغز اصلی دستگاه یا همان Main PCB بسته به نیاز سرمایش و یا گرمایش باز یا بسته می‌شود. در حالت بسته تمام EEV ها دارای 40 پالس هستند که علتش اینست که همیشه جهت عبور ازت در تست و یا وکیوم در حین راه اندازی، ارتباط خط رفت و برگشت برقرار بماند.

6. مبدل سابکولر

یک مبدل حرارتی در یونیت خارجی که با گرفتن مایع سرد از خط کم فشار، دمای مبرد مایعی که از کندانسور خارج شده (در حالت سرمایش) را بیشتر میکند و همچنین حجم آن را افزایش می دهد. هدف اصلی آن هم جبران افت حاصل از طول زیاد لوله کشی ذکر شده هست.
با سابکول بیشتر، در قسمت مایع منحنی PH پیشروی می‌کنیم و دمای پایین تری را بدست می آوریم که دو مزیت دیگر هم دارد:
الف~ افزایش اثر سرمایش باتوجه به طولانی تر شدن خط فوقانی متناظر با LP که باعث نیاز به انجام کار کمتر و در نتیجه افزایش COP نیز می‌شود
ب~ با توجه به پیشروی بیشتر در ناحیه مایع، درصد مایع بیشتری به اواپراتور راه می‌یابد که خود باعث جذب گرمای بیشتر از محیط می‌شود

7. آکومولاتور

وظیفه آکومولاتور ، جداسازی مایع از گاز بوده که مایع در پایین جمع شده و گاز از بالا به سمت ساکشن کمپرسور حرکت میکند
در نسل 4 به قسمت پایین آکومولاتور مخزن Receiver اضافه شده که میزان مایع بیش از اندازه سیکل را به درون خود برده و در زمان لازم با یک شیر external مبرد مایع مورد نیاز را به آکومولاتور هدایت می‌کند.
8. هشتمین قسمت  High pressure switch خواهد بود که یک شیر اطمینان در زمان بالا رفتن فشار گاز در نسل 4 بوده و وقتی این میزان از 3200 کیلوپاسکال بیشتر شود، وارد عمل شده و گاز داغ را به خط کم فشار برگشت میدهد.

در صورتیکه به هر دلیلی فشار کم نشود و تا 4100 کیلوپاسکال افزایش پیدا کند، دستگاه به صورت اتوماتیکshut down خواهد شد تا عیب مکانیکی یا الکترونیکی آن برطرف گردد.

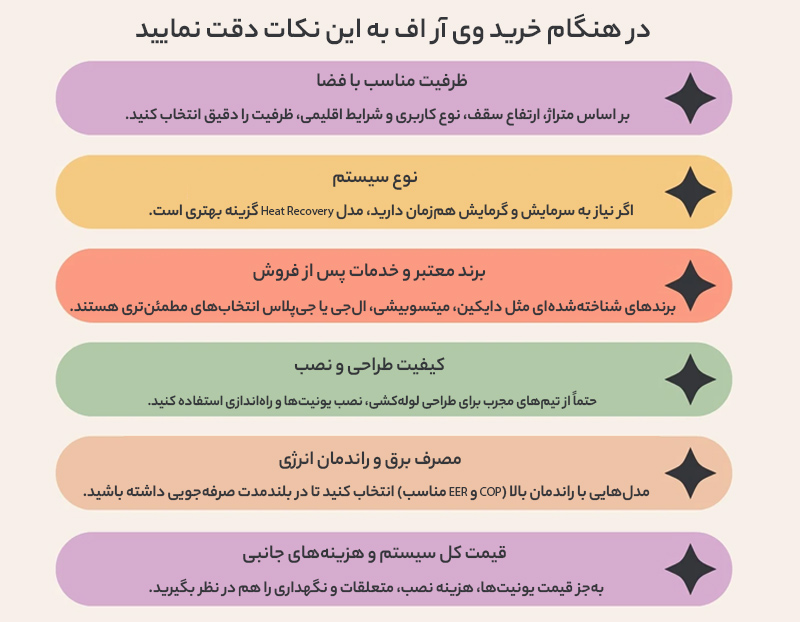

قیمت سیستم وی آر اف

قیمت سیستم vrf

اگر بخواهیم قیمت سیستم وی آر اف را مورد بررسی قرار دهیم باید برند های مختلف ، با توجه به محل ساخت آنها (اینکه در چه کشوری ساخته می شوند) در نظر داشته باشیم. در حال حاضر برندهایی که سیستم وی آر اف را تولید می کنند به سه دسته تقسیم می شوند.
برند های ژاپنی : دایکین ، میتسوبیشی الکتریک ، او جنرال و …
برند های کره ای : ال جی ، سامسونگ و …
برندهای چینی : گری ، مدیا و …

برند های ژاپنی سیستم VRF :

برندهایی که در بالا ذکر شد شرکت های تولید کننده سیستم وی آر اف هستند که در حال حاضر بیشترین واردات این محصولات به ایران را شاهد می باشیم . قطعاً برندهای دیگری هم وجود دارند که در پروژه های مختلف از آنها استفاده می شود اما بیشترین کاربرد را برندهای ذکر شده در بر دارند . اگر بخواهیم تاریخچه ای از به وجود آمدن سیستم وی آر اف  بازگو کنیم لازم است بدانید که دایکین اولین تولید کننده سیستمهای وی آر وی در دنیا می باشد که بعد از دستیابی به این تکنولوژی شرکت های دیگر اقدام به خرید تکنولوژی از شرکت دایکین نموده و یا بر اساس دستگاه های موجود تولیدات خود را آغاز کردند به همین دلیل می توان گفت دایکین یکی از برندهای قدرتمند در زمینه سیستم های تهویه مطبوع می باشد که تولیدات خود را به سرتاسر دنیا ارسال می نماید و همچنین خطوط تولید سیستم های وی آر وی این شرکت در کشور بلژیک واقع شده است.
با توجه به این موضوع که دایکین اولین تولید کننده سیستم های وی آر وی در جهان بوده ، همیشه خود را پیشگام در ارائه تکنولوژی های جدید در سیستم های وی ار وی معرفی می نماید اما اگر بخواهیم نگاهی به قیمت سیستم وی ار وی دایکین داشته باشیم باید نمایندگان مجاز این برند را در ایران بشناسیم.
البته لازم به ذکر است با توجه به تحریم‌های موجود و محافظه کار بودن تولید کنندگان ژاپنی ، نشانه ای از فروش محصولات تهویه به ایران توسط نمایندگان مجاز وجود ندارد به همین خاطر هیچ کدام از نمایندگانی که یاد می شود در وب سایت شرکت دایکین ذکر نشده  اما این شرکت‌ها چندین سال است که در حال واردات کالاهای دایکین می‌باشند.

نمایندگان شرکت دایکین در ایران:

شرکت توچال الکتریک
شرکت تهران آسای
شرکت جهان تهویه ریما

در صورتی که بخواهید قیمت سیستم  وی ار وی را برای پروژه خود داشته باشید می توانید با  شرکت های ذکر شده تماس حاصل فرمایید. در صورتیکه بخواهیم قیمت حدودی این دستگاه را ذکر کنیم برای هر تن تبرید (یونیت خارجی) حدود 885 دلار و برای یونیت داخلی مدل داکت توکار حدودا 450 دلار  بدون در نظر گرفتن سیستم کنترلی و لوله کشی وی آر اف برآورد می شود.

نمایندگان برند میتسوبیشی الکتریک :

شرکت توچال الکتریک

شرکت دامون سرویس

این دو شرکت وارد کننده محصولات تهویه مطبوع VRF میتسوبیشی الکتریک در ایران می باشند که علاوه بر سیستم مرکزی VRF ،کولرهای گازی دیواری ، کست چهار طرفه و داکت اسپلیت میتسوبیشی الکتریک را هم بفروش می رسانند. قیمت سیستم تهویه مطبوع VRF میتسوبیشی الکتریک برای هرتن تبرید حدودا 750 دلار برای یونیت خارجی و 480 دلار برای یونیت داخلی مدل داکت توکار به صورت حدودی محاسبه می شود.

نمایندگی سیستم مرکزیVRF اوجنرال :

تنها نمایندگی برند اوجنرال در ایران شرکت تهویه نیا بوده که قیمت سیستم VRF این برند تقریبا هم رده برند های میتسوبشی الکتریک و دایکین می باشد. شرکت تهویه نیا فعال صنعت ساختمان در زمینه عرضه برندهای خوب دنیا از محصولات تهویه مطبوع است. در حال حاضر این شرکت با 8 برند اجنرال، گری، هیتاچی، کوکن، اشنایدر الکتریک، ویزمن و یازاکی همکاری مستقیم در عرضه محصولاتشان در ایران دارد.

برند های کره ای سیستم VRF :

قیمت مولتی وی LG سیستم جریان متغیر مبرد LG (VRF)  که تحت عنوان MULTI V شناخته می‌شود و دی وی ام سامسونگ به طور متوسط بین 10 تا 15 درصد پایین تر از برند های ژاپنی می باشد.

برند های چینی سیستم VRF :

گری نسل پنجم سیستم VRF اینورتر خود را به نام GMV5 درسال 2012 آغاز کرد. نمایندگی انحصاری فروش و خدمات پس از فروش سیستم وی آر اف گری در ایران تهویه نیا می باشد.

شرکت مدیا نسل ششم سیستم های وی آر اف خود را در آخرین رونمایی معرفی کرده که نمایندگی فروش و خدمات پس از فروش این محصول را شرکت بدر تک به عهده دارد . قیمت های سیستم وی آر اف نسل 6 مدیا تقریبا هم رده وی آر اف گری بوده و از نظر عملکردی این دو برند را می توان در یک سطح قرار داد.
