فن کویل (Fan coil) یکی از محبوب‌ترین سیستم‌های تهویه مطبوع است که برای تامین سرمایش و گرمایش ساختمان ها مورد استفاده قرار می‌گیرند. طراحی انتخاب شده برای ساخت فن کویل های موجود در بازار به گونه ای است که قطعات در نظر گرفته شده برای تولید آن شامل فن دمنده، مبدل حرارتی می باشد که با فیلتر و یک مدار کنترلی ساده ترکیب می‌شود.

فن کویل چیست و چه کاربردی دارد؟

فن کویل یک سیستم تهویه مطبوع است که برای ایجاد سرمایش و گرمایش در محیط مورد استفاده قرار می‌گیرد. این سیستم به عنوان فن کویل سرمایشی و گرمایشی هم شناخته می‌شود. نصب این دستگاه به تنهایی کاربردی نداشته و برای تامین سرمایش و گرمایش باید از دیگر سیستم‌ها مانند چیلر و دیگ موتورخانه استفاده نمایید و فن کویل تنها سرما و گرمای تولید شده را به گردش در می‌آورد. استفاده از فن کویل زمانی توصیه می‌شود که می‌خواهید هر محیط از ساختمانتان دمای دلخواه شما را داشته باشد.

فن کویل به عنوان یک مبدل حرارتی کمک می‌کند تا در فصل گرم، آب سردی که به واسطه ی چیلر یا مینی چیلر تولید می‌شود و در فصل سرما، آب گرم تولیدی توسط دیگ یا پکیج در داخل لوله های کویل به گردش درآمده و سرما و گرمای تولید شده به محیط انتقال یابد.

آشنایی با عملکرد فن کویل

این دستگاه از دو قسمت فن و کویل تشکیل شده و به تنهایی قادر به تامین سرمایش و گرمایش محیط نیست. آب سرد و گرم تامین شده توسط دیگر سیستم‌های سرمایشی و گرمایشی توسط پمپ به  فن کویل‌ هدایت می‌شود. در این زمان هوای محیط از طریق فن به داخل فن کویل کشیده می‌شود و بعد از فیلتر شدن و تغییر دما مجدد وارد محیط می‌شود. این گونه هوایی مطبوع با دمای دلخواه خواهید داشت.

دور فن دستگاه متناسب با دمای محیط تغییر کرده و در نتیجه از ایجاد استهلاک برای دستگاه جلوگیری و در تمام مدت استفاده از فن کویل دمای مطبوعی خواهید داشت.

هر از گاهی باید آب کندانس‌ شده، وارد سینی شدر و از طریق لوله درین آب تخلیه خواهد شد. (بخار آب پس از انتقال انرژی خود از فاز گاز به مایع تبدیل می‌شود. آب به وجود آمده از این میعان، آب کندانس نامیده می‌شود)

کنترل دما در فن کویل با استفاده از ترموستات انجام می‌شود. با فرمان ترموستات دور فن تغییر کرده و هوای دلخواه در محیط تامین می‌شود.

آشنایی با انواع فن کویل

این مدل از دستگاه تهویه مطبوع بر اساس تعداد مسیر ورود و خروج آب و محل نصب دارای انواع مختلفی هستند که در ادامه به بررسی آنها خواهیم پرداخت.

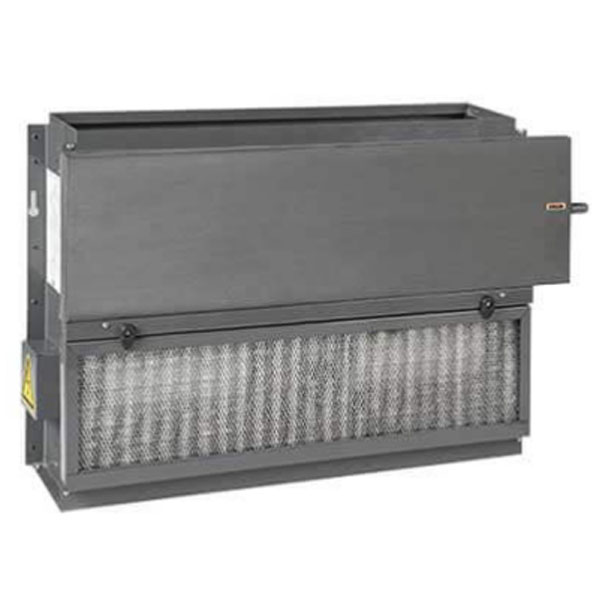

فن کویل سقفی

فن کویل سقفی از نظر شکل ظاهری مانند یک باکس مستطیلی می باشد که متشکل از کویل، سینی تقطیر، فیلتر هوا و فن هوادهی می باشد. محل نصب فن کویل سقفی داخل سقف کاذب و یا روی سقف می باشد.

برای این که بتوانید با توجه به فضای در نظر گرفته شده برای خرید مدل مناسبی را انتخاب کنید فن کویل های سقفی در مدل های توکار و روکار، کانالی طراحی و تولید می شوند.

مزیت های انتخاب فن کویل سقفی

• تولید در ظرفیت‌ های مختلف
• از نظر عملکرد سرمایشی و گرمایشی بهترین راندمان کاری را دارند.
• حجم کم و زیبایی در طراحی
• اشغال کمترین فضا برای قرارگیری
• کم مصرف بودن
• دارای ریموت کنترل (ترموستات) جهت کنترل و بررسی دما
• عملکرد کم صدا و آرام

فن کویل کانالی

فن کویل کانالی به نسبت دیگر مدل های موجود در بازار ظرفیت بیشتری دارند به همین خاطر گزینه ی مناسبی برای استفاده در محیط های بزرگ (سالن های بزرگ، راهروها و…) محسوب می شود. این مدل از فن کویل ها در ظرفیت های ۶۰۰ تا ۲۲۰۰ فوت مکعب در هر دقیقه تولید می شوند.

مشخصات و مزیت های انتخاب فن کویل کانالی

• طراحی و تولید فن کویل کانالی در مدل های توکار، روکار و روکار ایستاده
• نصب این مدل در داخل سقف کاذب انجام می‌ شود و حتماً باید دور از دید مستقیم قرار بگیرد.
• فن کویل کانالی قدرت بیشتری دارند و همین مورد باعث می شود پرتاب باد بهتری داشته باشند. (هوا را از طریق کانال به 4 یا 10 متر دورتر جابجا می‌ کند.)
• ظرفیت هوادهی بالاتری دارند.
• متراژ جابجایی هوا با توجه به ظرفیت و تحمل افت فشار کانال ها تعیین می شود.

فن کویل دیواری

فن کویل دیواری از نظر شکل ظاهری مانند اسپلیت های دیواری هستند و در بیشتر موارد در فضاهای کوچک استفاده می شوند. ظرفیت های در نظر گرفته شده برای این مدل بین ۲۰۰ تا ۸۰۰ CFM می باشد.

مشخصات فن کویل دیواری

• ظاهر زیباتری دارند و بر روی دیوار نصب می‌ شوند.
• قطر لوله های مسی بزرگتر است و این مورد به خاطر نوع خنک کاری است.
• نصب راحت و آسان (نصب این مدل نیاز است تا بر روی دیوار با کشیدن لوله درین و لوله های ورودی و خروجی آب انجام شود.)

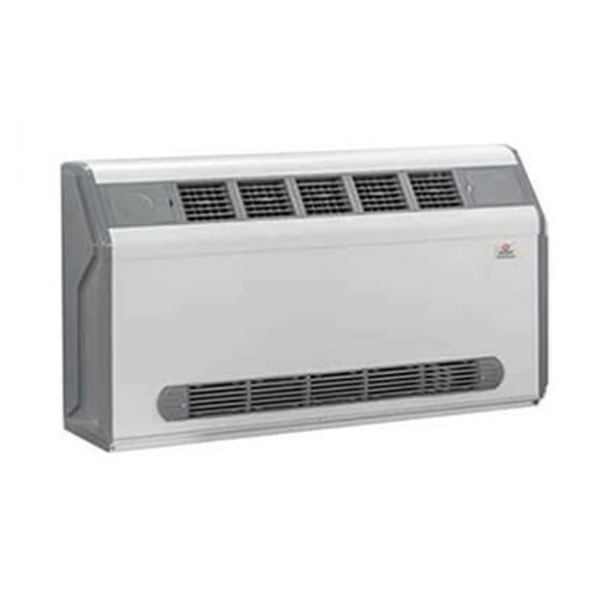

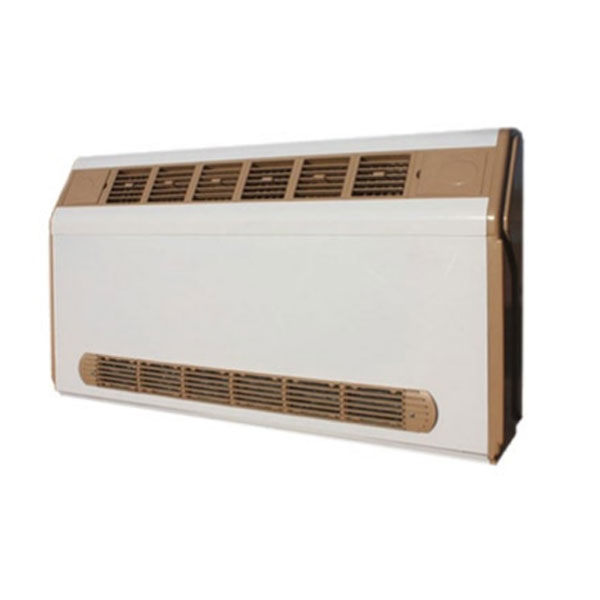

فن کویل زمینی

فن کویل زمینی در دو مدل بالا زن و رو به رو زن در ظرفیت های محدود طراحی و تولید می شوند. انتخاب این مدل بیشتر برای اتاق های اداری کوچک گزینه مناسبی می باشد. یکی از عیب های این دستگاه این است که فضای محیط را اشغال می کنند و منجر به ایجاد ناهماهنگی در دکوراسیون محیط می شود.

مشخصات فن کویل زمینی

• مجهز به ترموستات و به صورت اتوماتیک ساخته می شوند.
• گزینه ی مناسبی برای نصب در ادارات، بانک ها و... می باشد.
• قابلیت نصب بر روی زمین یا روی دیوار، بین سقف و دیوار

فن کویل کاستی

فن کویل کاستی در دو مدل دو لوله و چهار لوله برای فروش به بازار عرضه می شوند و اجزای این دستگاه در سقف کاذب قرار داده می شود. این مدل مشابه مدل سقفی می باشد.

مشخصات فن کویل کاستی

• محل نصب فن کویل کاستی در سقف کاذب می باشد.
• مکش هوا در این مدل از رویه داخلی و پرتاب هوا از دریچه های کناری انجام می شود.
• پنل فن کویل کاستی در بیرون سقف (وسط سقف) قرار داده می شود.
• نصب آسان، ساده آن و کارایی بالا

فن کویل ایستاده

همان طور که از نام این محصول پیداست به صورت ایستاده نصب می شوند و امکان قرارگیری آن در زیر پنجره و یا دیگر نقاط در اتاق وجود دارد. در مواردی که فاصله ی کف اتاق تا زیر پنجره کم باشد امکان استفاده از مدل های کوتاه آن وجود دارد. ارتفاع در نظر گرفته شده برای این نوع فن کویل کم می باشد اما پهنای آن زیادتر از فن کویل‌ های ایستاده معمولی می باشد.

در نظر گرفتن دریچه هوای خروجی در بخش بالایی و یا در قسمت جلوی فن کویل امکان پذیر می باشد.

میزان سر و صدای فن کویل‌ های ایستاده زیاد است به همین خاطر برای فضاهایی که نیاز به سکوت و آرامش دارند (آپارتمان‌ ها) گزینه ی مناسب نمی باشد اما می توانید در ادارات و محیط هایی که میزان رفت و آمد زیاد دارند مورد استفاده قرار بگیرند.

فن کویل سقفی کانالی پر فشار

فن کویل سقفی کانالی پر فشار به گونه ای طراحی می شود که مسیر ورود و خروج جریان هوا در آن ها از نوع کانالی می باشد و به واسطه توانایی ایجاد فشار زیاد در جریان هوا به این صورت نام گذاری شده اند.

تأمین ظرفیت های هوادهی سنگین و امکان استفاده از هوای تازه از ویژگی های مثبت این دستگاه می باشد.

مقایسه تفاوت های انواع فن کویل (ظرفیت سرمایشی، گرمایشی و...)

آشنایی با اجزای فن کویل

فن کویل دارای اجزای مختلفی است که برای کارکرد صحیح دستگاه باید تمام اجزا به درستی کار کنند. از مهمترین قسمت‌های فن کویل می‌توان به این موارد اشاره نمود:

مبدل حرارتی

مبدل حرارتی یکی از اجزای مهم فن کویل محسوب می شود و نوعی کویل فین پلیت می باشد. از نظر شکل ظاهری دارای لوله های مسی 3/8 و فین های آلومینیومی موجدار می باشد.

الکترو فن

الکترو فن دستگاه متشکل از الکتروموتور تک فاز می باشد و این امکان را فراهم کرده است که قابلیت کارکرد در حداقل سه دور مختلف و فن سانتریفیوژ با تیغه های معمولاً فلزی داشته باشد. انجام این کار در نهایت سبب مکش و دهش جریان هوا در فن کویل می شوند.

وجود ویژگی هایی مانند تولید کم ترین صدا، راندمان هوادهی بالا و داشتن بالانس دینامیکی و استاتیکی فن از موارد مهم در مورد ارزیابی این الکتروفن ها محسوب می شود. تعداد الکتروموتور و فن انتخابی در فن کویل با توجه به نوع و ظرفیت هوادهی دستگاه می تواند متغیر باشد.

فیلتر

فیلتر در نظر گرفته شده برای فن کویل از جنس آلومینیوم می باشد و قابلیت شستشو و تعویض جهت فیلتراسیون جریان هوای ورودی به دستگاه را دارد.

سینی تخلیه

با توجه به این که در فرایند سرمایش هوا در فن کویل، مقداری از بخاراتِ آب موجود در جریان هوای عبوری، تقطیر می شود. جهت جمع آوری بخار آب برای فن کویل سینی تخلیه در نظر گرفته شده است. آب جمع شده در سینی تخلیه از لوله کشی جداگانه ای به سمت فاضلاب منتقل می شود.

ترموستات، کلید سلکتوری و ریموت کنترل

انتخاب ترموستات در فن کویل های سقفی و کانالی و از کلید سلکتوری در فن کویل های زمینی برای کنترل دور، خاموش و روشن کردن استفاده می شود.

پلنیوم باکس

پلنیوم باکس (باکس نگهدارنده فن و الکترموتور) از ورود گرد و غبار به درون فضا جلوگیری می کند. طرز کار این قطعه به این صورت است که هوای برگشتی از محیط را به سمت فیلتر ها منتقل و از ورود آن ها به محیط جلوگیری می کند. پلنیوم باکس کمک می کنند تا فیلترها بر روی فن کویل نصب شوند.

شیر هوا گیری دستی از دیگر اجزای این دستگاه است که برای خارج کردن هوای درون فن کویل مورد استفاده قرار می گیرد تا از آسیب دیدن کویل ها جلوگیری شود.

مزایا و معایب فن کویل

خرید و نصب فن کویل مزایا و معایبی دارد که وقتی با این موارد آشنا باشید، می‌توانید خرید موفق‌تری داشته باشید. در ادامه به بررسی این مزایا و معایب پرداخته ایم.

مزایای انتخاب فن کویل

• از محصولات قیمت مناسب بازار محسوب می شود.
• طراحی در نظر گرفته شده برای ساخت و با توجه به گستردگی انواع آن‌ ها از نظر شکل ظاهری و محل نصب انعطاف‌ پذیری بالایی برای تعیین موقعیت نصب دارند.
• کمترین نیاز به فضا را برای نصب دارند.
• نصب و راه اندازی راحت‌ تر
• در صورت عدم استفاده امکان خاموش کردن فن کویل‌ های بلااستفاده در فضاهای خالی وجود دارد.
• کمترین میزان انتقال هوا و آلودگی، از یک فضا به فضای دیگر
• امکان گرم کردن یا خنک کردن فضاهای کوچک را برای شما فراهم می کند.
• نگهداری فن کویل بسیار ساده
• قابلیت کنترل جداگانه دمای فضاهای مختلف یک ساختمان را دارد.

معایب فن کویل

• در صورت انتخاب برای فضاهای بسیار بزرگ ممکن است در کنترل آن با مشکل روبرو شوید.
• تمیز کردن کویل‌ ها دشوار است.
• با توجه به این که تعداد زیادی شیر در سقف وجود دارد مشکلات احتمالی نشتی وجود دارد.
• برای تامین سرمایش و گرمایش به صورت مستقل عمل نمی کنند و نیاز به تامین آب سرد و گرم از منابع بیرونی دارند.
• برای دسترسی به آن در سقف، ممکن است با کمی سختی انجام شود.
• با توجه به این که باید مجهز به سینی‌ های تقطیر و سیستم زهکشی باشند و باید درفواصل زمانی مشخص خالی و گرفتگی آن ها برطرف شود.
• امکان تامین هوای تازه را ندارند.
• فیلترهای استفاده شده در فن کویل، کوچک و کم بازده می باشند.
