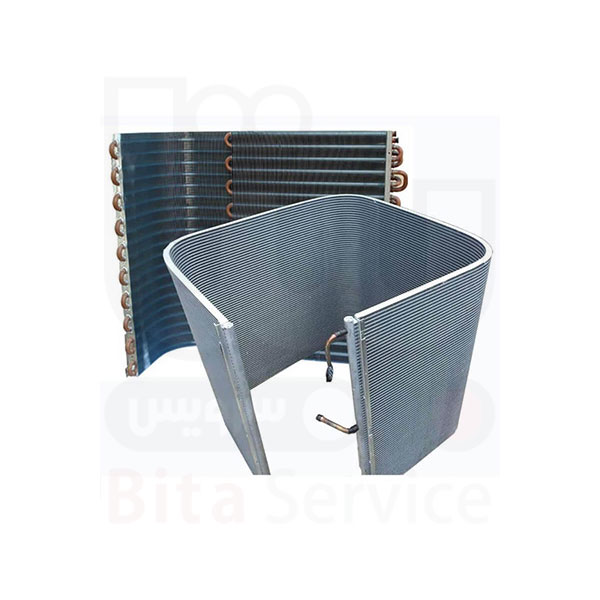

کندانسور به عنوان یکی از اجزای اصلی یونیت خارجی داکت اسپلیت محسوب میشود و در واقع نوعی مبدل حرارتی به شمار میرود. این قطعه نقش حیاتی در عملکرد داکت اسپلیتها دارد. این قطعه موظف به کاهش دمای مبرد و تبدیل آن از حالت گاز به مایع است. در بیشتر موارد کندانسورها معمولاً از نوع هواخنک هستند. به این معنا که برای خنک کردن مبرد، حرارت آن از طریق هوا به محیط اطراف منتقل میشود.
در مورد عملکرد کندانسور باید بگوییم که مبرد داغ در حالت گاز وارد لولههای کندانسور میشود، سپس حین عبور از این لولهها، حرارت خود را به محیط اطراف منتقل کرده و به مایع تبدیل میشود.
انجام این فرآیند به انتقال حرارت با کمک جریان هوایی که فن کندانسور ایجاد میکند، کمک میکند. به همین دلیل است که یونیت خارجی کولر گازی هنگام کار کردن، حرارت تولید میکند؛ این حرارت ناشی از دفع گرمای مبرد به محیط است.
کندانسور داکت اسپلیت و نقش آن در سیستم تهویه
کندانسور در سیستم خنک کننده داکت اسپلیت از اهمیت بسیاری برخوردار است چرا که یکی از قطعات مهم در این سیستم محسوب میشود. کندانسور در فضای خارجی و باز نصب میشود و در ساختار آن از قطعات بسیار زیادی استفاده شده است. فرآیند تولید هوای خنک تنها در نتیجه نوع کارکرد مطلوب و بهینه انجام میگیرد.
به طور کلی در طراحی کندانسور فاکتورهایی مورد توجه میباشد که عبارتند از
- شکل کندانسور
- قطر لولههای کندانسور
- نوع مداربندی لولهها
- قطر هدر ورودی و خروجی
- جنس فین
- ابعاد و ضخامت فین
از این میان، مداربندی لولهها در نوع طراحی کندانسور بسیار تاثیرگذار است و منظور از مدار بندی لوله، نوع و نحوه توزیع مبرد در تمامی بخشهای کندانسور میباشد. پارامتر پراهمیت دیگر، شکل و جنس فینها میباشد که در مقدار و میزان انتقال حرارت تاثیر بسیاری دارد. فینها در انواع فین آلومینیومی، بلوفین (فین آبی) و گلدفین دارای تنوع میباشد. اما غالبا از نوع فینهای آلومینیومی استفاده میشود که به لحاظ هزینه بسیار به صرفه میباشد.
اما در صورتی که علاوه بر مقاومت، میزان انتقال حرارت بیشتر نیز مد نظر قرار گیرد، فینهای مسی مناسبتر میباشند.
چگونه یک کندانسور را بر اساس مشخصات آن بشناسیم؟
فاکتورهای تاثیرگذار بر این مورد شامل طول و ارتفاع فین خورده، جنس فین های بکار رفته در آن، قطر لوله های داخلی، شکل، قطر هدر ورودی و خروجی، نوع مدار بندی که حساس ترین قسمت طراحی مدار می باشد، است.
- نوع کندانسور: با توجه به این که کندانسورها معمولاً به دو نوع اصلی هواخنک و آبخنک تقسیم میشوند. در داکت اسپلیتهای رایج، نوع هواخنک بیشتر استفاده میشود و با کمک جریان هوا، حرارت مبرد را به محیط منتقل میکند.
- جنس کندانسور: در بیشتر موارد از مس یا آلومینیوم استفاده میشود. علت این انتخاب این است که هدایت حرارتی بالا و مقاومت کافی در برابر خوردگی دارند.
- سطح انتقال حرارت و ابعاد: اندازه و سطح کندانسور تاثیر مستقیمی بر توانایی آن در دفع حرارت تأثیر دارد. سطح بزرگتر و طراحی بهینه پرهها، منجر به افزایش راندمان انتقال حرارت میشود.
- فشار کاری و ظرفیت مبرد: هر کندانسور با یک فشار کاری مشخص و مقدار حجم مبرد معین طراحی میشود. این مشخصهها باید با ظرفیت سیستم تهویه و نوع مبرد سازگار باشد.
- جریان هوا و سرعت فن: اگر کندانسور از نوع هواخنک باشد میزان و سرعت جریان هوا که توسط فن ایجاد میشود، فاکتور مهمی برای شناسایی عملکرد واقعی دستگاه است.
- اتصالات و نوع لولهکشی: نوع و قطر لولهها، اتصالات ورودی و خروجی و نحوه نصب آن نیز بخشی از مشخصات فنی است که باید بررسی شود.
مهمترین وظایف کندانسور در داکت اسپلیت
- انتقال حرارت: کمک به انتقال حرارت مبرد داغ را به محیط اطراف
- تبدیل مبرد از گاز به مایع: همزمان با کاهش دما و تغییر فشار، مبرد از حالت گاز به مایع تبدیل خواهد شد.
- حفظ راندمان سیستم تهویه: عملکرد صحیح کندانسور منجر به افزایش کارایی و بهرهوری داکت اسپلیت خواهد شد.
- حمایت از سیکل تبرید: کندانسور قسمتی از سیکل تبرید است و عملکرد آن برای ادامه چرخه سرمایش یا گرمایش نیاز است.
- جلوگیری از افزایش فشار در سیستم: کاهش دمای مبرد، فشار سیستم کنترل شده و ایمنی دستگاه حفظ خواهد شد.
- کمک به صرفهجویی انرژی: عملکرد بهینه کندانسور منجر به کاهش مصرف برق و افزایش بازدهی سیستم میشود.
- پشتیبانی از عملکرد فن و یونیت خارجی: با دفع حرارت، محیط کاری یونیت خارجی خنک باقی مانده و فن میتواند به درستی عمل کند.
اجزای داخلی کندانسور داکت اسپلیت چیست؟
- لولههای مبرد: لوله ها به فراهم کردن مسیر عبور مبرد از حالت گاز داغ به مایع کمک می کنند و نقش اصلی در انتقال حرارت دارند.
- پرههای انتقال حرارت: به افزایش سطح تماس مبرد با هوا کمک می کند تا حرارت سریعتر به محیط منتقل شود.
- فن یا موتور فن: هوا را از روی لولهها و پرهها عبور می دهد و فرآیند خنکسازی مبرد را در کوتاه ترین زمان ممکن انجام می دهد.
- شاسی یا قاب نگهدارنده: اجزای داخلی را ثابت نگه میدارد و ساختار یونیت خارجی را شکل میدهد.
- لولههای اتصال به کمپرسور: مسیر ورود گاز داغ به کندانسور و خروج مایع سرد به اواپراتور را فراهم میکنند.
- درین و سینی جمعآوری آب: در برخی از مدلها، آب حاصل از تقطیر روی لولهها جمعآوری می شود و به بیرون منتقل میشود.
- رطوبتگیر یا خشککن: گاهی اوقات ممکن است کندانسورها دارای خشک کن باشند تا رطوبت و ناخالصیهای موجود در مبرد گرفته شود و عملکرد دستگاه بهینه باقی بماند.
- سنسورها و ترموستاتها: به کنترل دما و فشار مبرد کمک میکنند و در سیستمهای هوشمند با PLC یا برد کنترل در ارتباط هستند.
آشنایی با فینهای کندانسور و نقش آنها
در سه مدل به صورت زیر طراحی و تولید می شوند:
- گلد فین: طراحی این فین به گونه ای است که از نظر مقاومت و قابلیت هدایت حرارت از مدل های دیگر بالاتر است. ممکن است این مدل را تا عنوان فین مسی هم شنیده باشید.
- فین آلومینیومی: بیشترین کاربرد را برای استفاده در کندانسورها دارد چون هزینه مناسبی دارد.
- فین آبی: این مدل بیشترین کاربرد را برای استفاده در محیط هایی که احتمال فرسایش بیشتری دارند، دارد و از فین آلومینیومی مقاومت بالاتری دارد.
خرابیهای شایع کندانسور آبی داکت اسپلیت چیست؟
در این نوع کندانسورها معمولاً به مرور زمان املاح موجود در آب داخل لولهها تجمع پیدا کرده و رسوب تشکیل میشود. ایجاد رسوب میتواند اختلالات متعددی به وجود آورد و در نهایت عملکرد کندانسور داکت اسپلیت را مختل کند. در این موارد روشهای مختلفی برای رسوبزدایی و پاکسازی لولهها وجود دارد که میتواند از گرفتگی آنها پیشگیری کند. همچنین آلودگی و تجمع گرد و غبار روی کندانسور باعث میشود جریان هوا بهخوبی از میان فینها عبور نکند.
بالا رفتن دمای کمپرسور نیز موجب افت قدرت سرمایشی دستگاه و کاهش راندمان داکت اسپلیت خواهد شد. در صورت نیاز به سرویس یا تعمیر داکت اسپلیت و کندانسور آن میتوانید با مجموعه بیتاسرویس در تماس باشید.
بررسی عوامل مؤثر بر کارایی کندانسور در سیستمهای حرارتی
- قطر لولههای کندانسور: هر چقدر قطر بیشتر لولهها باشد جریان مبرد را آسانتر کرده و به خنک شدن سریعتر آن کمک میکند.
- ابعاد و ضخامت فینها: انتخاب فینهای بزرگتر و ضخیمتر، باعث می شود سطح تبادل حرارت را افزایش میدهند و به خنک شدن بهتر مبرد کمک میکنند.
- جنس فینها: فینهای مسی به خاطر رسانایی حرارتی بالا، انتخابی مناسب برای کندانسور هستند.
- شکل کندانسور: طراحی مناسب و بهینه شکل کندانسور، کمک می کند تا جریان هوا را به طور موثر هدایت کند و به خنک شدن بهتر مبرد کمک میکند.
- قطر هدر ورودی و خروجی: قطر مناسب هدرها، ورود و خروج مبرد را بدون افت فشار راحت تر میکند.
- نوع مداربندی لولهها: نحوه توزیع مبرد در لولههای کندانسور از طریق مدار بندی، نقش مهمی در خنک شدن یکنواخت و کارآمد مبرد خواهد داشت.
لوله مسی مناسب کندانسور داکت اسپلیت چیست؟
در سیستمهای تراکمی، نوع آلیاژ مس، در بین سایر فلزات، بیشترین راندمان را برای تبادل حرارت دارد. این لولههای مسی، سایزهای مختلفی دارند که از این میان، کویل 3.8 بیشترین میزان از راندمان خنک سازی را ارائه میدهد. مجموعه بیتا سرویس به دلیل برخورداری از سالها تجربه، تلاش نموده تا بهترین ویژگی و مشخصات را هنگام تولید کندانسور داکت اسپلیت تعیین و ارائه نماید.
کمپرسور داکت اسپلیت یکی از اجزای داخلی کندانسور است که در تولید هوای خنک بسیار کمک میکند. کمپرسور دارای مدلهای روتاری، پیستونی، اسکرال، دور ثابت و اینورتر میباشد.
نحوه نگهداری از کندانسور به چه صورت است؟
باتوجه به اینکه کندانسور در فضای باز نصب میشود، منجر به آلودگی شدید در آن خواهد شد. وجود گرد و خاک در لابلای فینها سبب ایجاد اختلال در عملکرد و تبادل حرارتی فینها میگردد. از این رو، نگهداری از کندانسور داکت اسپلیت از اهمیت بسیاری برخوردار است که به منظور مشاوره برای نحوه نگهداری میتوانید با تیم مشاوران مجموعه از طریق راههای ارتباطی، مشاوره بگیرید و در ارتباط باشید.

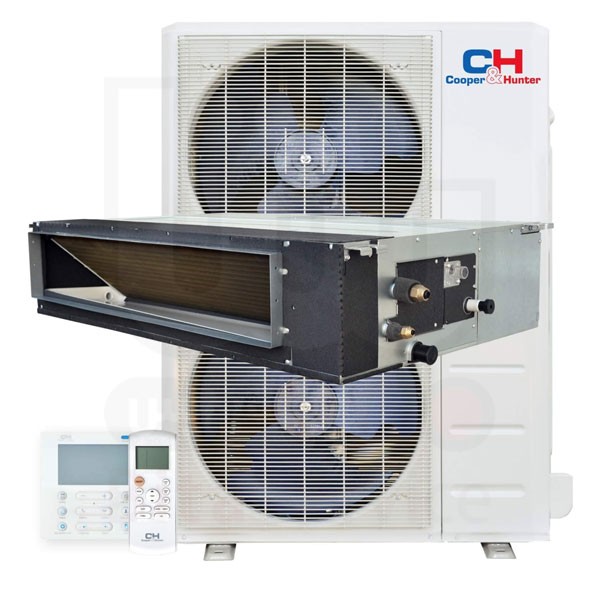

قیمت کندانسور داکت اسپلیت به چه فاکتورهایی بستگی دارد؟
به منظور تعیین قیمت کندانسور داکت اسپلیت عوامل مختلفی همچون نوع ساختار، نوع کندانسور، میزان تبرید و... دارای اهمیت است. به منظور دریافت اطلاعات راجع به قیمت کندانسور داکت اسپلیت میتوانید با کارشناسان مجموعه بیتا سرویس در ارتباط باشید و دریافت مشاوره نمایید.
