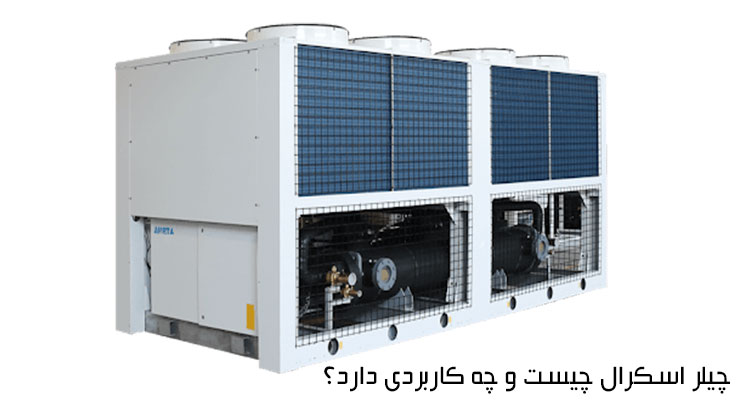

چیلر اسکرال چیست؟

ظرفیت‌های در نظر گرفته برای چیلرهای اسکرال از 2 تن شروع شده و تا حدود 300 تن ادامه دارند. ظرفیت در نظر گرفته شده بستگی به برند تولید کننده دارد. کمپرسور اسکرال متشکل از دو حلزون غیر هم‌محور می‌باشد که یکی از آن دو ثابت و دیگری متحرک می‌باشد و محل قرارگیری آن‌ها در داخل یکدیگر می‌باشد.

در این کمپرسور اسکرال، حرکت حلزون متحرک منجر به رخ دادن فرآیند تراکم و فشرده‌سازی سیال مبرد می‌شود. (انجام این کار از این طریق است که گاز مبرد با قرار گرفتن در بین این دو بخش حلزونی، متراکم و فشرده و فشار مورد نیاز در خروجی تأمین خواهد شد.)

یکی از سوالاتی که ممکن است برای افراد به وجود بیاید این است که چیلر اسکرال برای استفاده در چه مکان‌هایی مناسب است؟ در پاسخ به این سوال باید بگوییم که انتخاب این دستگاه گزینه مناسبی برای استفاده در

• اداره ها
• تالارها
• سینما
• هتل
• رستوران
• ساختمان مسکونی
• سوله ها
• باشگاه
• خنک کنندگی دستگاه
• بیمارستان
• کلین روم
• سالن کنفرانس
• و...

می‌باشد.

اگر می‌خواهید بدانید چیلر چیست و چه کاربردی دارد، مقاله مرتبط را مطالعه نمایید.

انواع چیلر اسکرال

مسئله مهمی که باید مورد توجه قرار بگیرد این است که چیلرهای اسکرال دارای کندانسور آبی و یا هوایی می‌باشد ولی اصولا با توجه به کم ظرفیت بودن کمپرسورهای اسکرال، استفاده از آن‌ها به عنوان چیلر با کندانسور هوایی متداول تر می‌باشد.

همین موضوع باعث شده است تا چیلرهای اسکرال در دو دسته چیلرهای اسکرال هواخنک و چیلرهای اسکرال آب خنک دسته بندی شوند.

در ادامه به بررسی ویژگی‌های هر یک خواهیم پرداخت.

چیلر اسکرال هواخنک

چیلر اسکرال هواخنک به گونه ای طراحی شده است که می‌تواند گرمای جذب شده از ساختمان یا دستگاه‌های صنعتی را توسط کویل کندانسوری و فن‌هایی که هوا را از روی کویل‌ها عبور می دهند دفع کنند. كويل كندانسوری در نظر گرفته شده برای دستگاه متشکل از لوله‌های مسی و فين های آلومينيومی موج دار سينوسی می‌باشد كه توسط ماشين اتوماتيك يكپارچه می‌شوند.

نوع فن‌های استفاده شده در چیلر اسکرال هواخنک از نوع آکسیال می‌باشد. مدل هواخنک این دستگاه نیازی به برج خنک کننده ندارند.

چیلر اسکرال آب خنک

طراحی انتخاب شده برای ساخت چیلرهای اسکرال آب خنک به گونه ای می‌باشد که از یک کندانسور آب خنک متصل به یک برج خنک کننده استفاده شده است. انتخاب چیلر اسکرال آب خنک گزینه مناسبی برای تاسیسات متوسط و بزرگ می‌باشد که دارای آب کافی هستند.

استفاده از آب در خنک کاری باعث شده است تا دارای راندمان بالاتری داشته باشند ولی باید به این مورد توجه کرد که چیلرهای آب خنک در مناطق با رطوبت نسبی بالا و همچنین در مناطقی که مشکل آب دارند گزینه مناسبی برای انتخاب نیستند.

اواپراتور انتخابی از نوع انبساط مستقیم پوسته و لوله و کندانسور آن از نوع پوسته لوله می‌باشد.

مینی چیلر اسکرال

مینی چیلرهای اسکرال در ظرفیت‌های 5 تن تبرید تا 15 تن تبرید طراحی و تولید می‌شوند. به دلیل محدود بودن ظرفیت گزینه مناسبی برای واحدهای آپارتمان و منازل مسکونی می باشند که به صورت جداگانه و مستقل و واحدهای صنعتی کوچک مورد استفاده قرار می‌گیرند.

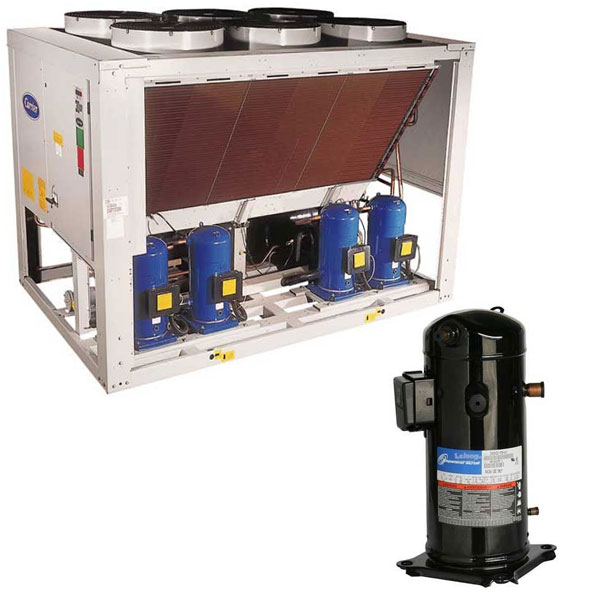

اجزای اصلی چیلر اسکرال کدامند؟

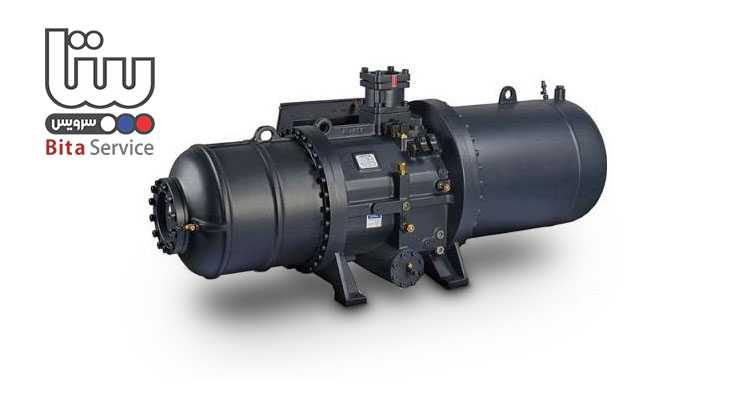

از نظر ساختاری چیلر اسکرال متشکل از اجزای مختلف اعم از کمپرسور، کندانسور، شیر انبساط، اواپراتور چیلر، تابلو برق، سیستم کنترلی و محفظه آب می‌باشد.

چیلر اسکرال دارای کمپرسورهای نوع اسکرال می‌باشد و در یک چرخه دائمی منجر به کاهش دمای آب در قسمت اواپراتور می‌شود. آب سرد تولید شده جهت استفاده در مصارف مختلف اعم از سرمایش هوای ساختمان و یا خنک کاری یک دستگاه صنعتی مورد استفاده قرار می‌گیرد.

مزایا و معایب چیلر اسکرال

در این قسمت قصد داریم به مزایا و معایب انتخاب و خرید چیلر اسکرال خواهیم پرداخت.

مزایای انتخاب چیلر اسکرال

• دارای راندمان بالا در مواردی که در حالت بار جزیی قرار دارند.
• ضریب عملکرد بالایی دارند.
• ساختار ساده و اجزای کمتر نسبت به دیگر کمپرسورها
• افزایش راندمان کاری منجر به کاهش هزینه‌های عملیاتی خواهد شد.
• از صدا و ارتعاش کمتری برخوردار هستند.
• عمر مفید طولانی و قابلیت اطمینان بالاتری دارند.
• در برابر بازگشت مایع به دلیل روش خاص تراکم و عدم استفاده از valve plate مقاوم می‌باشد.

معایب انتخاب چیلر اسکرال

قیمت نهایی ظرفیت‌های مختلف چیلر اسکرال بالا می‌باشد.

مصرف برق چیلر اسکرال نسبت به چیلر اسکرو و پیستونی بیشتر است یا کمتر؟

در پاسخ به این سوال باید بگوییم که راندمان کمپرسورهای اسکرال (به خصوص در حالت کم باری) در مقایسه با مدل‌های اسکرو و پیستونی بیشتر است و در صورت قرارگیری در شرایط مشابه مصرف برق کمتری دارد.

انتخال کدام برند کمپرسور اسکرال گزینه مناسب‌تری برای استفاده در ایران می باشد؟

انتخاب کمپرسورهای اسکرال کوپلند (تایلندی و چینی) و دانفوس به خاطر توزیع و خدمات پس از فروش گزینه مناسبی برای انتخاب می‌باشد.

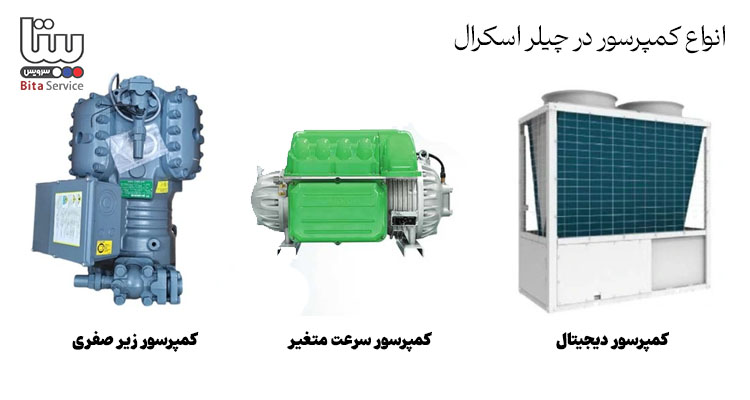

انواع کمپرسور در چیلر اسکرال

به غیر از کمپرسورهای اسکرال که برای مصارف تهویه مطبوع استفاده می‌شوند در ادامه قصد داریم به بررسی سایر کمپرسورهایی که امکان نصب دارند بپردازیم.

• کمپرسور زیر صفری: انتخاب این کمپرسور برای مصارف زیر صفری در دماهای بسیار پایین گزینه مناسبی می‌باشد. سری LLZ کمپرسورهای Danfoss و سری LT کمپرسورهای Copeland می‌توانند تا دمای تبخیر منفی 45 درجه سانتی گراد کار کنند.
• کمپرسور سرعت متغیر: این مدل دارای اینورتردار می‌باشد و کنترل ظرفیت در آن‌ها با تغییر سرعت چرخش حلزونی دوار و با تغییر حجم جابجایی همراه است.
• کمپرسور دیجیتال: اساس کار این کمپرسور انطباق محوری می‌باشد که به حلزونی ثابت اجازه حرکت محوری را می‌دهد. سرعت چرخش حلزونی دوار تغییر نمی‌کند و کنترل ظرفیت با حرکت عمودی حلزونی ثابت انجام می‌شود.

تفاوت چیلر اسکرال و اسکرو در چیست؟

ظرفیت‌های در نظر گرفته شده برای چیلرهای اسکرال از 2 تا 300 تن تبرید می‌باشد. از نظر راندمان کاری بالاتر و قیمت بالاتری در ظرفیت‌های کمتر از 150 تن تبرید دارند. امکان تعمیر کمپرسورهای اسکرال وجود ندارد ولی کمپرسورهای اسکرو امکان تعمیر دارند. در ادامه به بررسی دقیق تر تفاوت‌های موجود خواهیم پرداخت.

برای آشنایی بیشتر با چیلر اسکرو کلیک کنید.

برای آشنایی بیشتر با تفاوت چیلر اسکرال و اسکرو کلیک کنید.

هنگام انتخاب چیلر اسکرال به چه نکاتی باید توجه کرد؟

با توجه به این که امکان استفاده از چیلرها در مکان‌ها و بخش‌های مختلف وجود دارد بهتر است مکانی مناسب برای نصب انتخاب شود. (در محل انتخابی نباید گرد و غبار و بخار آب و...) وجود داشته باشد.

بعد از اتمام مراحل مربوط به نصب هنگام استفاده از چیلرهای اسکرال توجه به نکاتی که در ادامه اشاره می‌کنیم ضروری است.

• اندازه در نظر گرفته شده برای لوله‌ها در نصب چیلر باید از مشخصات طراحی لوله پیروی کند.
• انتخاب اتصالات نرم یا شیرآلات برای اتصالات لوله کشی نیاز است.
• مکان انتخابی برای نصب باید در محیطی باشد که تهویه مناسب داشته باشد.
• از گرد و غبار، تماس با اسید، بخار آب و... جلوگیری شود.
• جهت جلوگیری از ترک خوردگی کویل نیاز است تا آب در کویل، در حال چرخش باشد.
• خرید و انتخاب چیلرهای اسکرال بهتر است بعد از مشورت با افراد متخصص در این زمینه انجام شود.

نحوه عملکرد کمپرسورهای اسکرال به چه صورت است؟

در مورد نحوه کارکرد کمپرسورهای اسکرال باید بگوییم که کمپرسورهای اسکرال متشکل از دو مارپیچ می‌باشند که یکی از مارپیچ ها متحرک و دیگری ثابت می‌باشد. (مارپیچ متحرک در داخل مارپیچ ثابت حرکت می‌کند و مارپیچ متحرک به میل لنگ کمپرسور متصل است.)

حرکت مارپیچ به ایجاد حفره‌های گازی بین دو مارپیچ کمک می‌کند. در بخش بیرونی مارپیچ‌ها گاز وارد چرخه می‌شوند و بعد از آن به سمت مرکز مارپیچ حرکت می‌کند. گاز مبرد به سمت مرکز مارپیچ حرکت می‌کند و به خاطر کوچکتر شدن فضا، دما و فشار مبرد افزایش پیدا می‌کند.

فاکتورهای تاثیرگذار در تعیین قیمت چیلر اسکرال کدامند؟

در این مورد باید بگوییم که پارامترهای مختلف اعم از تعداد و ظرفیت کمپرسور، سطح کندانسور، مدل، نوع مبرد چیلر، برند سازنده، برند تابلو برق چیلر، نوع سیستم کنترلی دستگاه و... در تعیین قیمت تاثیرگذار هستند.

جهت استعلام قیمت می‌توانید با کارشناسان ما در مجموعه بیتا سرویس تماس بگیرید تا بتوانند در این زمینه به شما کمک کنند.
