چیلرهای اسکرو در دو مدل هوا خنک و آب خنک طراحی و برای فروش روانه بازار می‌شوند.
- چیلر اسکرو هوا خنک: در این مدل از هوا برای خنک کردن کندانسور استفاده می‌شود و گزینه مناسبی برای استفاده در محیط‌های خارجی می‌باشد. در بیشتر موارد هم برای ظرفیت‌های 50 الی 800 تن تبرید استفاده می‌شود.
- چیلر اسکرو آب خنک: در این مدل از آب برای خنک کردن کندانسور استفاده می‌شود و گزینه مناسبی برای استفاده در محیط‌های داخلی می‌باشد.
عملکرد چیلر تراکمی اسکرو به چه صورت است؟
چیلر اسکرو برای شروع کار خود به ترتیب زیر عمل می‌کند:
- فشرده شدن گاز مبرد توسط کمپرسور و انتقال آن به کندانسور
- بعد از اتمام انتقال گاز مبرد با عبور از لوله‌های مسی و پره‌های آلومینیومی، گرمای خود را به هوای محیط منتقل و به مایع تبدیل می‌شود.
- عبور مایع مبرد از طریق شیر انبساط و کاهش فشار و دمای آن
- ورود مایع مبرد با فشار و دمای پایین به اواپراتور
- در اواپراتور، مایع مبرد با عبور از لوله‌های مسی و پره‌های آلومینیومی، گرمای آب یا مبرد را جذب و تبخیر می‌شود.
- گاز مبرد تبخیر شده مجدداً توسط کمپرسور اسکرو مکش و سیکل تبرید ادامه پیدا خواهد کرد.

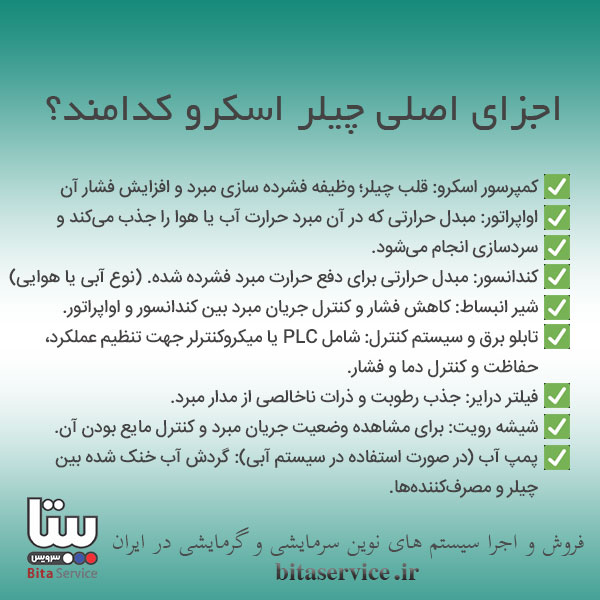

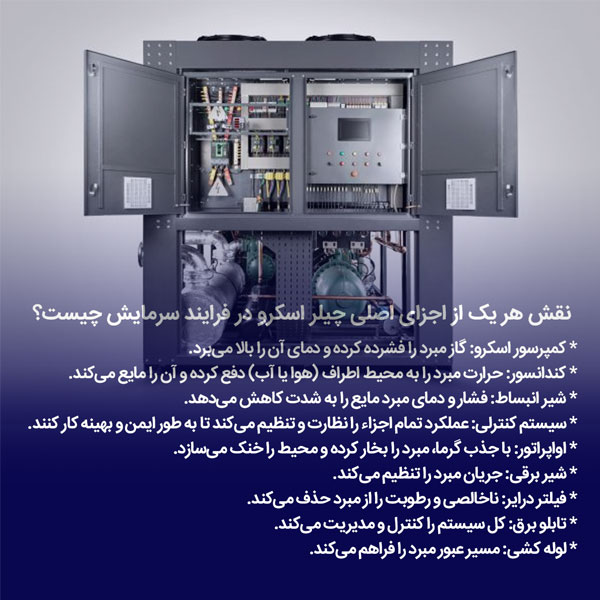

اجزای اصلی چیلر اسکرو
قطعات به کار رفته در ساختار چیلر اسکرو:
- کمپرسور اسکرو: وظیفه فشرده سازی گاز مبرد
- کندانسور: وظیفه خنک کردن گاز مبرد فشرده شده و تبدیل آن به مایع
- شیر انبساط: وظیفه کاهش فشار و دمای مایع مبرد
- اواپراتور: وظیفه جذب گرما از آب یا مبرد و تبخیر مایع مبرد
- شیر برقی: وظیفه کنترل جریان مایع مبرد
- فیلتر درایر: وظیفه جذب رطوبت و ناخالصی‌های موجود در گاز مبرد
- تابلو برق: وظیفه کنترل و فرماندهی اجزای چیلر
- لوله کشی: وظیفه انتقال گاز مبرد بین اجزای چیلر
آشنایی با مزایا و معایب چیلر اسکرو
برای این که هنگام خرید بتوانید بهترین مدل را انتخاب کنید در این قسمت به بررسی مزایا و معایب انتخاب چیلر اسکرو خواهیم پرداخت.
مزایا چیلر اسکرو

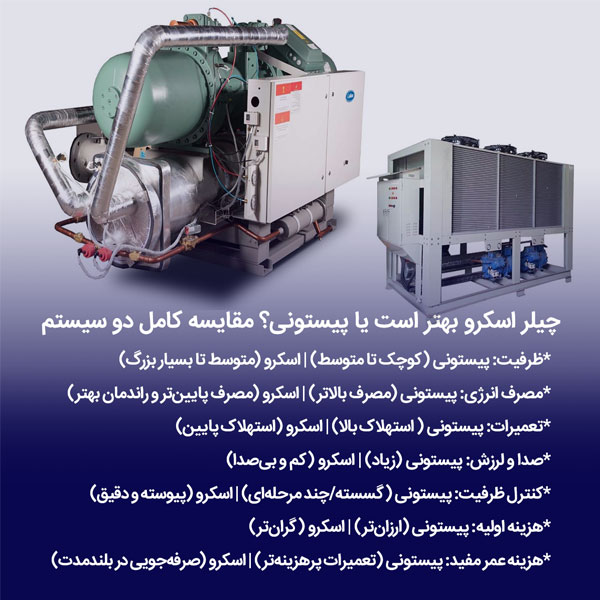

- صدا و ارتعاش کمتری به نسبت مدل‌های نوع پیستونی دارند.
- جریان آرام و مداوم گاز به نسبت مدل‌های نوع پیستونی (با توجه به این که شدت جریان گاز مبرد خروجی از کمپرسور به صورت پیوسته و یکنواخت می‌باشد و دچار نوسان نمی‌شود به همین خاطر از ایجاد صداهای مزاحم جلوگیری می‌کند.
- امکان کنترل ظرفیت تا 10 درصد ظرفیت نامی کمپرسور و به صورت پیوسته وجود دارد.
- عمر طولانی و قابلیت اطمینان بالا
- دمای تخلیه پایین
- بازده حجمی بالا
- ابعاد و اندازه کوچکتر نسبت به نوع رفت و برگشتی
- کمپرسور در صورت برگشت مایع دچار آسیب نمی‌شوند.
- نگهداری و تعمیرات مربوط به این مدل ساده تر و کم هزینه تر می‌باشد.
- امکان تحمل فشارهای بالاتر در مقایسه با نوع اسکرال و در نتیجه مناسب استفاده در تناژهای بالا وجود دارد.
- قیمت مناسب‌تری به نسبت کمپرسورهای اسکرال در تناژهای بالا دارند.
- از مبردهای HCFC-22 و HFC-134a استفاده می‌شود.
- کنترل ظرفیت در کمپرسورهای اسکرو به صورت پله ای انجام نمی‌شود.
معایب چیلر اسکرو
- روغن کاری پیچیده: با توجه به پیچیده تر بودن سیستم روغن کاری باعث می‌شود تا مصرف روغن بیشتر شود.
- فرایند ساخت پیچیده: برای ساخت و تولید کمپرسورهای اسکرو نیاز به ماشین آلات پیچیده دارند. مونتاژ این کمپرسورها ها هم سخت‌تر از مدل‌های دیگر می‌باشد.
- ظرفیت پایین: ظرفیت در نظر گرفته شده برای یک کمپرسور اسکرو کمتر از ظرفیت یک کمپرسور گریز از مرکز می‌باشد. سرعت دوران در این کمپرسورها نیز پایین‌تر از کمپرسورهای گزیز از مرکز می‌باشد.
برای چیلرهایی با ظرفیت بالا نیاز است تا چندین کمپرسور اسکرو به صورت موازی متصل شوند تا بتوانند نیاز چرخه را تأمین کنند.

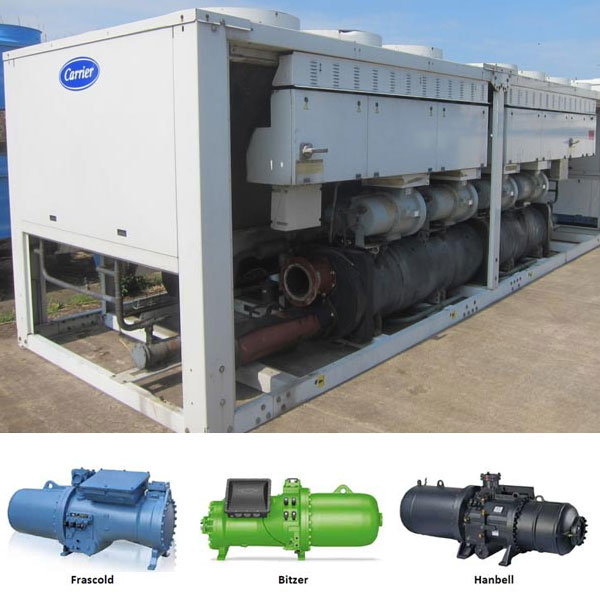

کمپرسور چیلر اسکرو
کمپرسور به عنوان مهم‌ترین قطعه در نظر گرفته شده برای ساخت چیلر می‌باشد که می‌تواند همزمان با افزایش فشار گاز مبرد، آن را درون لوله‌های سیستم تبرید به جریان می‌اندازد. امکان استفاده از کمپرسور اسکرو و یا مارپیچی وجود دارد. در مدل‌های اسکرو فشار گاز با عبور از بین دو روتور مارپیچی شکل، افزایش پیدا می‌کند.
صدا و ارتعاش کم، جریان آرام و مداوم گاز، دمای تخلیه پایین و بازده حجمی بالا از مزیت‌های انتخاب این موتور محسوب می‌شود. همچنین به دلیل تعداد قطعات لغزنده کم، تعمیرات آن با پرداخت هزینه کمتر انجام می‌شود.
ویژگی‌های کمپرسور اسکرو یا مارپیچی چیلر اسکرو
- در بیشتر موارد از دو روتور دوار تشکیل شده‌اند که با به گردش درآمدن یکی از آن‌ها توسط الکتروموتور (موتور الکتریکی) یا نیروی محرکه دیگر فشرده سازی مبرد انجام خواهد شد.
- از نظر سیستم روغن کاری این کمپرسورها نسبتا پیچیده می‌باشد و کاهش روغن می‌تواند منجر به خراب شدن قطعات و یاتاقان ها شود. (بهتر است کنترل فشار روغن و مقدار آن در فواصل زمانی مشخص انجام شود.)
- کمپرسورهای اسکرو از نوع جابجایی مثبت می‌باشند و در دو نوع تک مارپیچ و جفت مارپیج ساخته می‌شوند.
- کمپرسورهای جفت مارپیچ با تزریق روغن می‌توانند در حالت‌های بار متوسط راندمان بالاتری دارند. در مدل‌های جفت مارپیچ توانایی کارکرد در نسبت تراکم‌های تا 30 به یک را نیز دارند. ظرفیت کاری آن با توجه به نوع بار مورد نیاز قابل تغییر است و کنترل ظرفیت آن توسط یک دریچه لغزنده کنترل می‌شود.
پارامترهایی که بر روی قیمت چیلر اسکرو تاثیر می‌گذارند، کدامند؟
پارامترهایی که در تعیین قیمت تاثیرگذار هستند شامل نوع چیلر (هوا خنک یا آب خنک)، ظرفیت چیلر، نوع کمپرسور، برند کمپرسور برند قطعات و تجهیزات چیلر، کنترلرهای مورد استفاده در چیلر، انتخاب نوع مبرد، کیفیت ساخت دستگاه، نوسانات ارزی و… می باشد. جهت اطلاع از قیمت‌های در نظر گرفته شده می توانید با شماره‌های درج شده در سایت تماس بگیرید.
مقایسه چیلر اسکرو با اسکرال
هر دو مدل در نوع کمپرسور، ظرفیت، راندمان و قیمت دارای تفاوت‌هایی به نسبت یکدیگر هستند به همین خاطر در این بخش به بررسی تفاوت‌های موجود خواهیم پرداخت.
بازدهی
از نظر راندمان کاری و بازدهی چیلرهای اسکرال در بیشتر موارد بازدهی بیشتری نسبت به چیلرهای اسکرو دارند.
قیمت
از نظر قیمت چیلرهای اسکرو قیمت مناسب‌تری دارند.
کمپرسور
- چیلر اسکرو: از کمپرسور اسکرو جهت فشرده‌سازی مبرد استفاده می‌کند. کمپرسور اسکرو دارای یک یا چند عمودی می‌باشد که به صورت دائمی در حال کار می‌باشد.
- چیلر اسکرال: کمپرسور اسکرال متشکل از ۲ پیچ متصل به یکدیگر می‌باشد به همین خاطر کمتر نویز ایجاد می‌کنند و بهینه‌تر عمل می‌کنند.
ظرفیت
از چیلرهای اسکرو در بیشتر موارد برای ظرفیت‌های بزرگ‌تر انتخاب مناسبی می‌باشد ولی چیلرهای اسکرال برای سیستم‌های کوچکتر و متوسط مناسب می‌باشد.
