ابعاد کویل آب گرم داکت اسپلیت به عوامل مختلفی بستگی دارد، مثل ظرفیت دستگاه، نوع متریال و میزان بار حرارتی مورد نیاز. اما به‌طور کلی، ابعاد استاندارد کویل آب گرم برای داکت اسپلیت‌ها به این صورت است:
ابعاد رایج کویل آب گرم داکت اسپلیت
📏 عرض (Width): معمولاً بین ۳۰ تا ۱۲۰ سانتی‌متر
📐 ارتفاع (Height): معمولاً بین ۲۰ تا ۷۰ سانتی‌متر
📦 عمق (Depth): معمولاً بین ۴ تا ۱۰ سانتی‌متر (بسته به تعداد ردیف لوله‌ها)
برای مشاهده محصولات کویل آب گرم کلیک کنید.
فاکتورهای تعیین‌کننده ابعاد کویل آب گرم
- ✅ ظرفیت داکت اسپلیت (۱۸۰۰۰، ۲۴۰۰۰، ۳۶۰۰۰، ۴۸۰۰۰ BTU و بالاتر)
- ✅ تعداد ردیف‌های لوله‌ای (۲، ۴ یا ۶ ردیفه)
- ✅ ابعاد یونیت داخلی داکت اسپلیت
- ✅ نوع متریال کویل (مس، آلومینیوم، فولاد)
- ✅ نوع و ضخامت فین‌ها
جدول ابعاد پیشنهادی برای برخی از داکت اسپلیت ها بر اساس ظرفیت
| ظرفیت داکت اسپلیت (BTU) | عرض (cm) | ارتفاع (cm) | عمق (cm) | تعداد ردیف |
| 18000 | 40 | 25 | 4-6 | 2 یا 4 |
| 24000 | 50 | 30 | 4-8 | 4 یا 6 |
| 36000 | 60 | 35 | 6-8 | 4 یا 6 |
| 48000 | 70 | 40 | 8-10 | 6 |

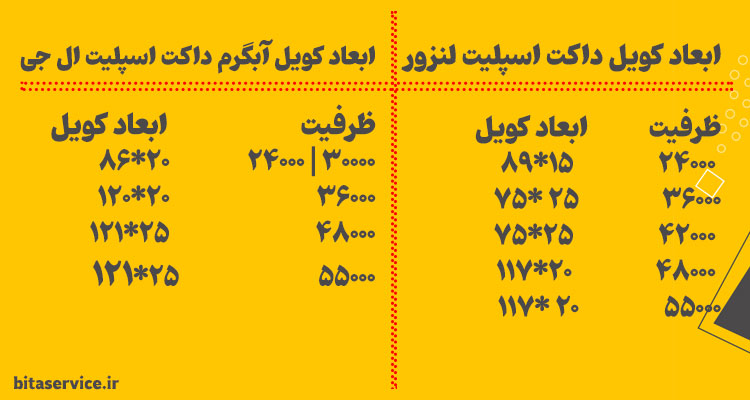

***** دقت نمایید ابعاد کویل برای داکت اسپلیت با برندهای مختلف متفاوت است. از این رو قبل از اقدام به خرید و یا سفارش ساخت، تمام مشخصات دستگاه را در اختیار کارشناس فروش قرار دهید تا کویل گرمایشی مناسب در اختیارتان قرار گیرد.
نکات مهم در انتخاب ابعاد کویل آب گرم داکت اسپلیت
- ✅ ابعاد باید متناسب با یونیت داخلی باشد تا بهترین بازدهی را داشته باشد.
- ✅ هرچه تعداد ردیف‌ها بیشتر باشد، راندمان انتقال حرارت بالاتر می‌رود اما فشار افت بیشتری خواهد داشت.
- ✅ لوله‌های مسی با قطر ۳/۸ یا ۱/۲ اینچ معمولا برای کویل‌ها استفاده می‌شوند.
- ✅ ضخامت و چگالی فین‌ها (مثل ۱۲ تا ۱۴ فین در هر اینچ - FPI) روی راندمان تاثیر دارد.
ابعاد کویل آب گرم داکت اسپلیت بسته به ظرفیت دستگاه متغیر است، اما معمولاً بین ۴۰×۲۵ سانتی‌متر برای مدل‌های کوچک و تا ۸۰×۵۰ سانتی‌متر برای مدل‌های بزرگ متغیر است. برای انتخاب دقیق، مشخصات فنی یونیت داخلی و میزان بار گرمایشی فضا را در نظر بگیرید.
