آشنایی با انواع روفتاپ پکیج

آشنایی با روفتاپ پکیج

یکی از سیستم های تهویه مطبوع با عملکردی یکپارچه، روفتاپ پکیج یا همان پکیج یونیت بوده که عملکرد سیستم چیلر و هواساز را در قالب یک دستگاه ارائه می نماید. این سیستم همه کاره بوده و وظیفه دارد سرمایش، گرمایش، فیلتراسیون و تنظیم رطوبت هوا انجام دهد. اجزای داخلی آن شامل چیلر تراکمی هوا خنک، کویل مبرد، کویل آبگرم، فن، فیلترهای هوا و تجهیزات رطوبت زن است. این دستگاه دارای سه مسیر مجزا برای هوای رفت، هوای برگشت و هوای تازه بوده که محیط را به بهترین شکل تهویه می نماید.

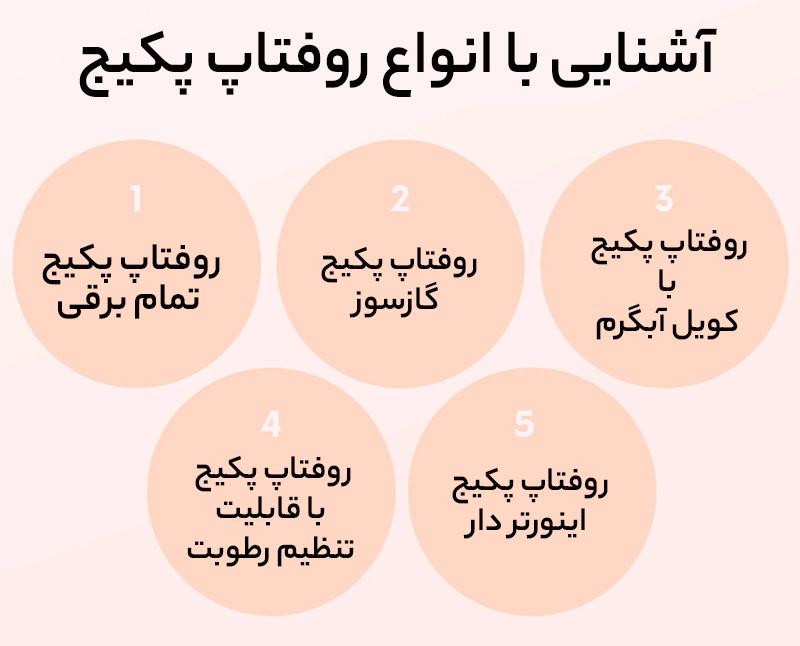

آشنایی با انواع روفتاپ پکیج

روفتاپ پکیج‌ بر اساس نحوه تامین گرمایش، نوع کمپرسور، ظرفیت و کاربرد به چند دسته مختلف تقسیم می شوند. هر نوع از این دستگاه ها بسته به شرایط پروژه، منطقه و نیازهای تهویه، انتخاب و نصب می شوند.

در ادامه به مهمترین انواع روفتاپ پکیج ها اشاره می کنیم:

روفتاپ پکیج با کویل آبگرم (آبی – DX)

در این نوع سیستم، گرمایش از طریق آب گرم تولید شده توسط پکیج دیواری یا موتورخانه مرکزی تامین می شود و وارد دستگاه شده و با عبور جریان هوا از روی آن، دمای هوا افزایش می یابد. این مدل در مناطقی کاربرد دارد که منبع آب گرم در دسترس است.

روفتاپ پکیج گازسوز (گازی)

در این مدل، گرمایش توسط یک مشعل گازسوز داخلی تامین شده و نیازی به منبع خارجی تولید آب گرم نیست. این سیستم تهویه مناسب فضاهایی است که امکان لوله کشی آب گرم یا استفاده از موتورخانه وجود ندارد یا صرفه‌جویی در فضا و تجهیزات بسیار مهم است.

روفتاپ پکیج تمام برقی (الکتریکی)

در این سیستم برای گرمایش از المنت های الکتریکی استفاده شده و این مدل بیشتر برای فضاهایی مناسب است که دسترسی به گاز ممکن نیست یا ترجیح بر مصرف برق وجود دارد.

روفتاپ پکیج اینورتر دار

مدل های اینورتر دار با کمپرسورهای اسکرال یا اسکرو مجهز به کنترل دور، مصرف انرژی را به طور قابل توجهی کاهش می دهند و امکان کنترل دقیق دما را فراهم می نمایند. این مدل ها بیشتر در پروژه های بزرگ با بار متغیر حرارتی و برودتی کاربرد دارند.

روفتاپ پکیج با قابلیت تنظیم رطوبت

در برخی مناطق یا فضاهایی مثل آزمایشگاه، تنظیم دقیق رطوبت بسیار هم است، به همین دلیل تجهیزات رطوبت زن یا رطوبت گیر روی این سیستم نصب می شود تا کنترل همزمان دما و رطوبت ممکن شود.

فروش و استعلام قیمت انواع روفتاپ پکیج

مجموعه بیتا سرویس با سالها تجربه در حوزه تامین سیستم های سرمایشی و تهویه مطبوع، آماده تامین انواع روفتاپ پکیج در مدل‌های اسکرال، پیستونی و اسکرو و در ظرفیت های متنوع بر اساس نیاز پروژه های مختلف می باشد. ما با در نظر گرفتن شرایط فنی، موقعیت و بودجه کارفرما، مناسب ترین گزینه را پیشنهاد می دهیم تا خریدی اقتصادی داشته باشید.

برای دریافت مشاوره تخصصی و مشخصات فنی کامل و استعلام قیمت به روز انواع روفتاپ پکیج، با کارشناسان ما در بیتا سرویس تماس بگیرید. خدمات فروش و پشتیبانی این مجموعه در تمامی نقاط کشور ارائه می شود.

محل قرارگیری روفتاپ پکیج

روفتاپ پکیج ها باید در یک فضای آزاد و روی بام نصب شوند و معمولا دارای سه دریچه برای ورود هوای تازه، دریچه هوای برگشتی و دریچه هوای مطبوع خروجی از دستگاه به سمت بخش های مختلف ساختمان هستند. هوای تازه با هوای برگشتی مخلوط و پس از گرم یا سرد شدن و نیز عبور از فیلترهای تعبیه شده در دستگاه، از دریچه خروجی دستگاه خارج می شود. به علت استفاده از سیکل تبرید تراکمی در این دستگاه، سرمایش آن بسیار مطبوع بوده و به علت استفاده از آبگرم موتورخانه یا پکیج، گرمایش آن نیز بسیار مناسب و کافی می باشد.

مزایا و معایب استفاده از روفتاپ پکیج

برای درک بهتر مزایا و معایب روفتاپ پکیج ها، باید ابتدا تفاوت عملکرد آن با سیستم های چیلر و هواساز را در نظر گرفت. در سیستم های سنتی پروسه سرمایش در دو مرحله انجام میشد، ابتدا آب در چیلر سرد شده و سپس این آب از طریق پمپ و لوله کشی به کویل هواساز منتقل میگردد تا هوا خنک شود. در این فرآیند، تبدیل انرژی از مبرد به آب و سپس از آب به هوا، باعث کاهش راندمان و افزایش مصرف انرژی می شود.

اما این دستگاه این فرآیند را ساده تر کرده، به این صورت که به جای آب، مبرد به صورت مستقیم از بخش سرمایشی به کویل داخل هواساز ارسال شده و هوا مستقیما با مبرد در تماس قرار گرفته و خنک می شود. این ساختار هوشمندانه، باعث افزایش راندمان و کاهش هزینه ها شده است.

برای آشنایی با تفاوت روفتاپ پکیج با چیلر، مقاله مرتبط را مطالعه نمایید.

مزایای استفاده از روفتاپ پکیج:

1. راندمان بالاتر به دلیل حذف آب
2. کاهش چشمگیر هزینه ها به دلیل بی نیازی به پمپ، لوله کشی، عایق‌کاری و...
3. طراحی فشرده و یکپارچه و اشغال فضای کمتر و نصب ساده‌
4. نگهداری و سرویس آسان‌ و قرار گرفتن همه اجزا در یک مجموعه
5. کاهش هزینه سازه و متریال

معایب استفاده از روفتاپ پکیج:

1. دما برای فضاهای جداگانه امکان کنترل ندارد و یک دما برای تمامی فضاها وجود دارد.
2. در ساختمان های دارای اتاق‌ با نیاز دمایی متفاوت دارای کاربرد محدود می باشد.
3. نیاز به فضای باز روی بام برای نصب دارد چرا که ممکن است در برخی پروژه ها محدودیت ایجاد کند.
4. در مناطقی با رطوبت بسیار بالا یا شرایط خاص آب‌ و هوایی در صورت عدم انتخاب صحیح تجهیزات رطوبت زنی، کاهش بهره وری را به دنبال خواهد داشت.

با توجه به مزایا و معایب گفته شده برای فضاهای بزرگ و یکپارچه مانند سالن های صنعتی، سوله ها، تالارها، سالن های ورزشی، پایانه ها و مراکزی که نیاز به تهویه‌ یکنواخت دارند، بهتر است از این سیستم استفاده نمایید.

نحوه عملکرد روفتاپ پکیج

عملکرد این سیستم در راستای تامین هوای خنک مورد نیاز از طریق انتقال مبرد سرد تولیدی در کندانسینگ یونیت به کویل سرمایش DX (اواپراتور هوایی) در هواساز بوده با این تفاوت که هر دو سیستم در قالب مجموعه­ ای واحد و مستقل تعریف شده اند. علت نامگذاری این دستگاه با عنوان روفتاپ پکیج، این است که همواره بر روی پشت بام ساختمان باید نصب شود تا عملکرد مناسبی داشته باشد.

سیکل برودتی این سیستم از چهار مولفه اصلی تشکیل شده است:

1. کمپرسور

با توجه به اینکه ظرفیت برودتی اغلب روفتاپ پکیج­ ها بین 10 تا 30 تن تبرید می باشد، عمدتا از کمپرسورهای اسکرال و پیستونی جهت متراکم سازی گاز مبرد استفاده می شود.

2. کندانسور

به علت ظرفیت برودتی پایین اغلب روفتاپ پکیج ها، استفاده از کندانسور آبی توجیه اقتصادی نداشته و می توان گفت کندانسور تمامی روفتاپ پکیج ها، از نوع هوایی است. بنابراین، گاز داغ خروجی از کمپرسور به کمک هوای محیط، پس از خنک شدن تبدیل به مایع می شود.

3. شیر انبساط

شیر انبساط از نوع مکانیکی بوده که در این سیستم کنترل جریان مبرد و کاهش دمای آن از طریق ایجاد فرایند اختناق را بر عهده دارد. استفاده از قطعه ای بنام پخش کن بعد از شیر انبساط در پکیج یونیت الزامی است تا مبرد به مقدار یکسان در تمامی لوله های کویل DX جریان یابد.

4. اواپراتور هوایی

این بخش کویلی است مشابه کویل آب سرد در هواسازها که جریان هوای عبوری از روی آن خنک می شود، با این تفاوت که بجای آب سرد، جریان سرد مبرد وارد لوله های کویل می گردد.
