آشنایی با نصب وی آر اف

وقتی صحبت از سیستم‌های پیشرفته تهویه مطبوع می‌شود، وی آر اف (VRF) یکی از هوشمندترین و به‌صرفه‌ترین گزینه‌هاست؛ اما نکته‌ای که بسیاری از افراد نادیده می‌گیرند این است که حتی بهترین تجهیزات هم بدون نصب اصولی، نمی‌توانند عملکرد واقعی خود را نشان دهند. نحوه نصب VRF دقیقا همون جایی است که تفاوت بین یک سیستم کم‌صدا، کم‌مصرف و پربازده با یک سیستم پر‌هزینه و پر‌مشکل مشخص می‌شود. از طراحی مسیر لوله‌کشی گرفته تا تنظیم فشار گاز مبرد، از نصب یونیت‌های داخلی گرفته تا کابل‌کشی برق و سیستم کنترل، هر مرحله نیاز به دقت، تخصص و تجربه دارد. اگر قصد دارید بدون دردسر از مزایای سیستم وی آر اف بهره‌مند شوید، این راهنمای کامل درباره نحوه نصب VRF دقیقاً همان چیزی است که به آن نیاز دارید.

ابزار و تجهیزات مورد نیاز برای نصب VRF

برای نصب اصولی و حرفه‌ای سیستم VRF، استفاده از ابزارهای تخصصی کاملاً ضروری است. در ادامه مهم‌ترین وسایل موردنیاز را مورد بررسی قرار می‌دهیم.

• لوله‌بر مسی (Tube Cutter): برای برش دقیق لوله‌های مسی بدون ایجاد پلیسه و آسیب به جداره داخلی
• فلسنج یا اکسپندر (Flare Tool / Expander): جهت ایجاد اتصال فلر در سر لوله‌ها برای اتصال به یونیت‌ها
• گیج فشار و دما (Manifold Gauge Set): برای بررسی فشار سیستم و شارژ گاز مبرد به‌صورت دقیق
• پمپ وکیوم (Vacuum Pump): برای خارج کردن رطوبت و هوا از لوله‌ها قبل از شارژ گاز مبرد
• دستگاه نشت‌یاب گاز (Leak Detector): برای تشخیص نشتی در اتصالات و لوله‌کشی‌ها
• کابل‌کش و تجهیزات برقی: از جمله کابل‌بر، تستر برق، فازمتر، ترمینال‌زن و سایر ابزارهای سیم‌کشی برق و سیستم کنترل
• مولتی‌متر (Multimeter): برای اندازه‌گیری ولتاژ، جریان، مقاومت و بررسی عملکرد قطعات الکتریکی
• مته و دریل برقی: برای نصب پایه‌ها، یونیت‌ها و عبور لوله‌ها از دیوار یا سقف
• عایق لوله و نوار درزگیر: برای جلوگیری از تعریق، اتلاف انرژی و محافظت در برابر ضربه
• پایه یونیت خارجی و لرزه‌گیر: برای نصب ایمن یونیت بیرونی و کاهش لرزش و صدا

در صورتی که پروژه در مقیاس بزرگ باشه، استفاده از کرین، بالابر یا تجهیزات حمل یونیت‌ها هم ضرورت پیدا می‌کنه. همچنین، بسته به شرایط، شاید به ابزارهایی مثل اره، پیچ‌گوشتی شارژی و آچارهای مخصوص برندهای خاص نیاز باشه.

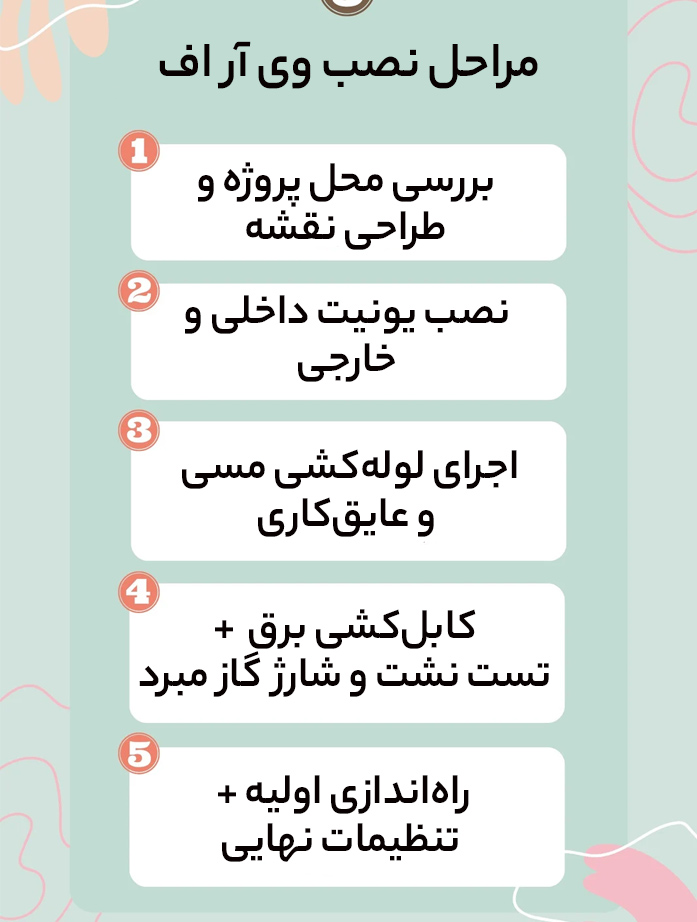

مراحل نصب وی آر اف به صورت گام به گام

نصب سیستم وی آر اف نیاز به دانش فنی، تجربه و دقت بالا دارد. این سیستم‌ها به دلیل ساختار پیشرفته و قابلیت کنترل جداگانه هر فضا، باید طبق استانداردهای خاصی نصب شوند تا عملکرد بهینه و طول عمر بالای آن تضمین شود.

اگر با سیستم وی آر اف به خوبی آشنایی ندارید، می‌توانید مطلب، وی آر اف چیست را مطالعه نمایید.

در ادامه، مراحل نصب سیستم VRF را به‌صورت گام‌به‌گام بررسی می‌کنیم:

1. مرحله اول: بررسی محل پروژه و طراحی نقشه نصب

در مرحله نخست، باید نقشه معماری ساختمان، تعداد فضاها، متراژ، ارتفاع سقف، و شرایط آب‌وهوایی بررسی شود. سپس با کمک نرم‌افزارهای تخصصی، طراحی سیستم انجام می‌شود که شامل موارد زیر است:

• تعیین ظرفیت یونیت‌ها (BTU)
• انتخاب موقعیت یونیت‌های داخلی و خارجی
• طراحی مسیر لوله‌کشی مسی، کابل‌کشی برق و کابل کنترل

این طراحی پایه و اساس نصب حرفه‌ای است و هرگونه اشتباه در این بخش، می‌تواند باعث کاهش کارایی سیستم شود.

2. مرحله دوم: نصب یونیت خارجی (Outdoor Unit)

یونیت خارجی باید در مکانی با تهویه مناسب، بدون تابش مستقیم شدید آفتاب و قابل‌دسترس برای تعمیرات نصب شود. اقدامات لازم در این مرحله شامل موارد زیر می‌شود:

• ساخت شاسی یا پایه‌ فلزی تراز و مستحکم
• استفاده از لرزه‌گیر برای جلوگیری از انتقال ارتعاش به ساختمان
• رعایت فاصله مناسب بین دیوارها و یونیت جهت گردش هوا
• پیش‌بینی مسیر مناسب برای تخلیه آب تقطیر و کابل‌ها

3. مرحله سوم: نصب یونیت‌های داخلی (Indoor Units)

یونیت‌های داخلی متناسب با نوع معماری می‌توانند دیواری، سقفی کاستی، زمینی یا داکتی باشند. نصب این یونیت‌ها باید با در نظر گرفتن نکات زیر انجام شود:

• دسترسی آسان برای سرویس دوره‌ای
• فاصله مناسب از موانع و دیوارها
• شیب لوله‌های درین به سمت خروجی آب
• تراز دقیق یونیت جهت تخلیه صحیح آب تقطیر

4. مرحله چهارم: اجرای لوله‌کشی مسی و عایق‌کاری

پس از تعیین مسیر، لوله‌های مسی با قطرهای مشخص بین یونیت‌ها نصب می‌شوند. اقدامات کلیدی این مرحله شامل موارد زیر می‌شود:

• برش دقیق لوله‌ها با لوله‌بر و ایجاد اتصال فلر (flare)
• جوشکاری یا لحیم‌کاری استاندارد با گاز محافظ
• اجرای شیب مثبت جهت بازگشت روغن به کمپرسور
• استفاده از عایق مناسب برای جلوگیری از تعریق، افت دما و کاهش صدا
• محکم‌سازی لوله‌ها با بست‌های مناسب برای جلوگیری از لرزش

5. مرحله پنجم: کابل‌کشی برق و سیستم کنترل

در این مرحله، سیم‌کشی برق تک‌فاز یا سه‌فاز برای یونیت‌ها و کابل‌های کنترلی بین یونیت‌ها انجام می‌شود:

• اتصال کابل‌های تغذیه به پنل برق
• سیم‌کشی بین یونیت داخلی و خارجی با توجه به دیاگرام برند
• رعایت استاندارد ایمنی (استفاده از محافظ جان، ارت، کلید مینیاتوری و ...)
• نصب ترموستات‌ها، کنترلر مرکزی یا سیستم BMS در صورت نیاز

6. مرحله ششم: تست نشت و وکیوم‌کردن سیستم

قبل از شارژ گاز، سیستم باید از نظر نشتی بررسی شود. مراحل این تست شامل موارد زیر هستند:

• شارژ سیستم با گاز نیتروژن با فشار مناسب (حدود 400-500 psi)
• بررسی اتصالات با کف صابون یا دستگاه نشت‌یاب
• در صورت نداشتن نشتی، تخلیه گاز نیتروژن
• اتصال پمپ وکیوم برای حذف رطوبت و هوا از مدار لوله‌کشی
• رسیدن به خلا کامل (500 میکرون یا کمتر) و نگه‌داشتن حداقل 15-30 دقیقه

7. مرحله هفتم: شارژ گاز مبرد

گاز مبرد مناسب (معمولاً R410A یا R32) با وزن مشخص‌شده توسط سازنده شارژ می‌شود. نکات مهم در این مرحله در موارد زیر خلاصه می‌شوند:

• شارژ گاز به‌صورت وزنی، نه بر اساس فشار
• توجه به طول مسیر لوله‌کشی جهت اضافه یا کم‌کردن گاز
• اطمینان از باز بودن شیرهای سرویس قبل از راه‌اندازی

8. مرحله هشتم: راه‌اندازی اولیه و تست عملکرد سیستم

سیستم روشن شده و عملکرد هر یونیت مورد بررسی قرار می‌گیرد. اقدامات کلیدی این مرحله نیز شامل موارد زیر هستند:

• بررسی اختلاف دمای ورودی و خروجی هوا
• بررسی فشار گاز در حالت کارکرد
• اطمینان از پاسخ‌گویی ترموستات‌ها
• چک‌کردن صدای کمپرسور، فن‌ها و عملکرد درین

9. مرحله نهم: تنظیمات نهایی، آموزش مشتری و تحویل پروژه

در پایان نصب، باید موارد زیر به درستی انجام شوند:

• کنترلرها تنظیم می‌شوند (حالت سرمایش، گرمایش، تایمر و ...)
• زمان‌بندی سرویس دوره‌ای تنظیم می‌شود
• نحوه استفاده صحیح از کنترلر به مشتری آموزش داده می‌شود
• چک‌لیست نهایی امضا شده و پروژه به صورت کامل تحویل داده می‌شود

نکات مهمی که باید هنگام نصب وی آر اف مدنظر قرار دهید:

• طراحی اولیه دقیق و اصولی: پایه و اساس یک نصب موفق، طراحی صحیح ظرفیت سیستم، موقعیت یونیت‌ها و مسیر لوله‌کشی است. کوچک‌ترین اشتباه در طراحی، باعث کاهش راندمان، افزایش مصرف انرژی و هزینه‌های نگهداری خواهد شد.
• رعایت طول مجاز لوله‌کشی و شیب مناسب: در سیستم‌های VRF، محدودیت‌هایی برای حداکثر طول لوله‌کشی و اختلاف ارتفاع بین یونیت داخلی و خارجی وجود دارد. همچنین رعایت شیب مناسب (معمولاً رو به یونیت خارجی) برای بازگشت روغن به کمپرسور ضروری است.
• عایق‌کاری کامل و اصولی لوله‌ها: استفاده از عایق با کیفیت برای لوله‌های مسی نه‌تنها از تعریق و اتلاف انرژی جلوگیری می‌کند، بلکه مانع از انتقال نویز و کاهش عمر سیستم می‌شود.
• استفاده از ابزار و تجهیزات تخصصی: نصب وی آر اف به ابزار دقیق مثل پمپ وکیوم، گیج فشار، دستگاه نشت‌یاب و ابزار فلر نیاز دارد. استفاده از ابزار غیراستاندارد یا روش‌های دستی می‌تواند منجر به نشتی و خرابی سیستم شود.
• اجرای وکیوم کامل قبل از شارژ گاز: وجود رطوبت یا هوا در سیستم باعث آسیب به کمپرسور و کاهش عملکرد سیستم می‌شود. پمپ وکیوم باید تا رسیدن به خلا کامل (حدود 500 میکرون) کار کند.
• شارژ دقیق گاز مبرد طبق وزن استاندارد: شارژ گاز باید مطابق دستورالعمل سازنده و با ترازو انجام شود، نه صرفاً بر اساس فشار یا تجربه نصاب. شارژ زیاد یا کم هر دو به سیستم آسیب می‌زنند.
• تراز بودن یونیت‌ها: یونیت‌های داخلی و خارجی باید کاملاً تراز نصب شوند تا آب تقطیر به‌درستی تخلیه شده و لرزش و صدای غیرعادی ایجاد نشود.
• جدا بودن مسیر برق تغذیه و کابل‌های کنترل: برای جلوگیری از تداخل الکترومغناطیسی و بروز خطاهای سیستمی، مسیر کابل‌های فرمان (کنترلی) باید از کابل‌های برق جدا باشد.
• نصب یونیت خارجی در محل مناسب: محل نصب یونیت بیرونی باید دارای تهویه مناسب، دسترسی آسان برای سرویس، و فاقد تابش شدید آفتاب یا باران مستقیم باشد. همچنین باید امکان تخلیه آب و صدای کم در نظر گرفته شود.

• بررسی و تست نهایی پیش از تحویل پروژه: پیش از تحویل نهایی، تمامی اجزای سیستم باید تست شده و از عملکرد صحیح آن‌ها (از جمله سرمایش، گرمایش، کنترلرها و درین) اطمینان حاصل شود.

خطاهای رایج هنگام نصب VRF و نحوه پیشگیری از آن‌ها

در صورتی که نصب وی آر اف توسط نصاب ماهر انجام نشود، ممکن است عملکرد دستگاه با مشکلات و خطاهایی مواجه شود. به همین دلیل در ادامه رایج‌ترین خطاهای نصب این سیستم را مورد بررسی قرار می‌دهیم.

اجرای نادرست لوله‌کشی مسی

• مشکل: خم شدن بیش از حد، استفاده از اتصالات زیاد، یا رعایت نکردن حداقل فاصله‌ها می‌تواند باعث افت فشار، نشت گاز و برگشت‌نخوردن روغن شود.
• راه‌حل مشکل: طراحی اصولی مسیر، استفاده از لوله با سایز مناسب، رعایت شعاع خم استاندارد و اجرای دقیق طبق دستورالعمل برند.

عدم اجرای کامل وکیوم سیستم

• مشکل: باقی‌ماندن هوا و رطوبت در مدار باعث خوردگی داخلی، یخ‌زدگی، آسیب به کمپرسور و کاهش راندمان می‌شود.
• راه‌حل مشکل: استفاده از پمپ وکیوم حرفه‌ای، وکیوم تا رسیدن به خلا کامل (کمتر از ۵۰۰ میکرون) و نگه داشتن فشار به‌مدت مشخص برای اطمینان از نداشتن نشتی.

شارژ نادرست گاز مبرد

• مشکل: شارژ بیش از‌ حد یا کمتر از مقدار مورد نیاز می‌تواند منجر به کاهش راندمان، یخ‌زدگی کویل، خاموش شدن کمپرسور یا ایجاد صداهای غیرطبیعی شود.
• راه‌حل مشکل: شارژ گاز بر اساس وزن درج‌شده در دفترچه فنی دستگاه و با توجه به طول لوله‌کشی اضافی.

عایق‌کاری ناقص لوله‌ها

• مشکل: تعریق لوله‌ها، کاهش بازدهی سیستم، اتلاف انرژی و آسیب به سقف یا دیوارها.
• راه‌حل مشکل: استفاده از عایق با ضخامت مناسب، نصب دقیق و بدون فاصله یا درز، و پوشش کامل تمام لوله‌های رفت و برگشت.

نصب نادرست یونیت‌های داخلی یا خارجی

• مشکل: تراز نبودن یونیت‌ها باعث نشتی آب، صدای اضافی و عملکرد ناقص می‌شود.
• راه‌حل مشکل: استفاده از تراز در زمان نصب، رعایت فاصله‌های توصیه‌شده از اطراف یونیت و نصب یونیت خارجی روی پایه لرزه‌گیر.

کابل‌کشی اشتباه یا ناقص

• مشکل: اتصال اشتباه کابل کنترل یا برق ممکن است باعث ایجاد خطا در سیستم، تداخل سیگنال یا حتی سوختن برد کنترل شود.
• راه‌حل مشکل: مطالعه دقیق نقشه برق دستگاه، جدا نگه‌داشتن کابل برق از کابل فرمان و استفاده از کابل مناسب با سطح مقطع استاندارد.

بی‌توجهی به شرایط محل نصب یونیت خارجی

• مشکل: جریان نامناسب هوا، تماس با نور مستقیم یا بارش باران، یا قرار دادن یونیت در فضای بسته باعث گرم شدن بیش از حد و کاهش راندمان می‌شود.
• راه‌حل مشکل: انتخاب محل دارای تهویه مناسب، دور از منابع حرارتی و با دسترسی آسان برای سرویس.

راه‌اندازی سیستم بدون بررسی نهایی

• مشکل: روشن کردن سیستم قبل از تست نشتی، بررسی کابل‌ها و کنترل اتصال گاز می‌تواند باعث آسیب جدی به کمپرسور یا مدارات کنترلی شود.
• راه‌حل مشکل: اجرای چک‌لیست کامل قبل از راه‌اندازی، بررسی فشار، نشتی، اتصال صحیح برق و کنترلرها.
