داکت اسپلیت از چه بخشهایی تشکیل شده است؟
ساختار داکت اسپلیت را میتوان به دو قسمت اصلی تقسیم کرد:
- یونیت داخلی: معمولا داخل سقف کاذب یا فضای مناسب درون ساختمان نصب میشود و وظیفه اصلی آن گردش هوا و تبادل حرارت با محیط داخلی است.
- یونیت خارجی: در فضای بیرون قرار میگیرد و بخش مهمی از سیکل تبرید، از جمله کمپرسور و کندانسور، در آن قرار دارد.
این دو یونیت از طریق لولههای مبرد، کابلهای برق و کنترل و همچنین کانال هوا با یکدیگر در ارتباط هستند. البته ساختار دقیق قطعات در همه داکت اسپلیت ها یکسان نیست و با توجه به برند، ظرفیت، نوع کمپرسور، اینورتر بودن دستگاه و طراحی سازنده ممکن است تفاوت هایی وجود داشته باشد.
قطعات اصلی یونیت داخلی داکت اسپلیت
قطعات اصلی یونیت داخلی داکت اسپلیت وظیفه دریافت، تصفیه، خنک یا گرم کردن و هدایت هوا به فضای داخلی را بر عهده دارند. مهمترین این قطعات شامل اواپراتور، فن یا بلوور، فیلتر هوا، سینی درین، پمپ درین، سنسورها و برد الکترونیکی هستند که هماهنگ با یکدیگر عملکرد یونیت داخلی را کنترل میکنند.

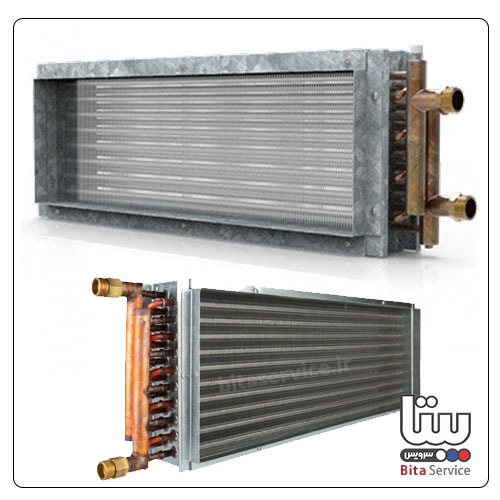

کویل اواپراتور
کویل اواپراتور یکی از مهمترین اجزای یونیت داخلی است. در حالت سرمایش، مبرد پس از عبور از بخش کنترل انبساط وارد اواپراتور میشود و در این قسمت گرمای هوای عبوری از روی کویل را جذب میکند یعنی هوایی که توسط بلوور از محیط مکیده شده است از روی کویل سرد عبور میکند و پس از کاهش دما، از طریق کانال ها به فضای ساختمان فرستاده میشود.
کثیفی سطح کویل میتواند انتقال حرارت را مختل کند و باعث کاهش راندمان دستگاه شود. به همین دلیل تمیز بودن کویل فقط یک موضوع ظاهری نیست و مستقیما با عملکرد سیستم ارتباط دارد.
نکته مهم: اگر داکت اسپلیت سرمایش مناسبی ندارد، نباید بدون بررسی سایر عوامل، مشکل را مستقیما به اواپراتور نسبت داد. وضعیت فیلتر، جریان هوا، مدار مبرد و سایر اجزا نیز باید بررسی شوند.

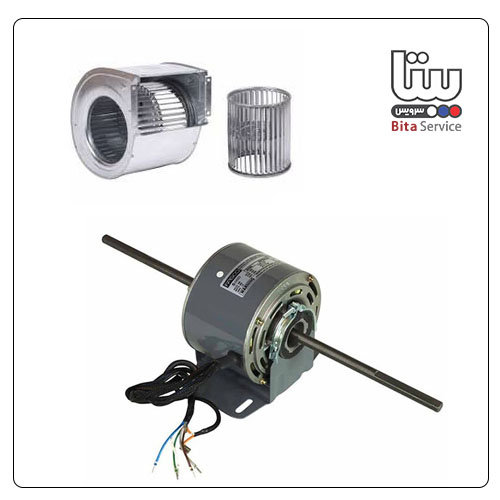

فن و بلوور داکت اسپلیت
بلوور وظیفه دارد هوای محیط را به داخل یونیت بکشد، آن را از روی کویل عبور دهد و هوای خنک یا گرمشده را به کانالها منتقل کند. موتور فن، نیروی لازم برای چرخش بلوور را فراهم میکند و سرعت چرخش آن روی حجم هوای عبوری تاثیر دارد.
اگر فیلتر یا خود بلوور بیش از حد کثیف باشد، جریان هوا کاهش پیدا میکند. در چنین شرایطی ممکن است کاربر تصور کند کمپرسور ضعیف شده است، در حالی که مشکل اصلی در مسیر گردش هواست.
فرض کنید کمپرسور داکت اسپلیت روشن میشود و صدای کارکرد یونیت خارجی طبیعی است، اما باد دریچهها نسبت به گذشته بسیار ضعیف شده است. در چنین شرایطی بررسی فیلتر، بلوور، موتور فن و مسیر کانال منطقیتر از این است که بلافاصله سراغ تعویض کمپرسور برویم.

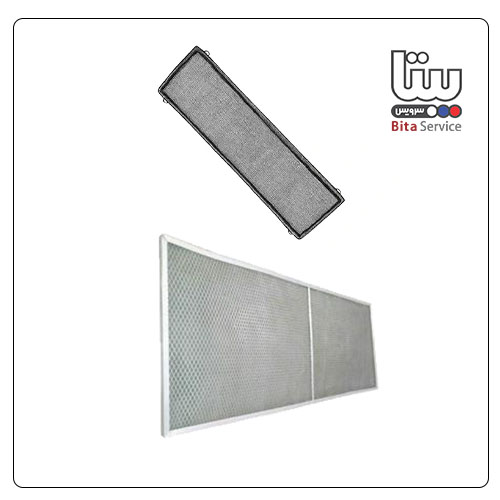

فیلتر هوای داکت اسپلیت
فیلتر در مسیر ورود هوا قرار دارد و از ورود بخشی از گردوغبار و آلودگیها به داخل دستگاه جلوگیری میکند. با گذشت زمان، ذرات روی فیلتر جمع میشوند. اگر فیلتر بیش از حد گرفته باشد، عبور هوا کاهش پیدا میکند و فشار بیشتری به سیستم وارد میشود.
تمیز کردن یا تعویض فیلتر باید متناسب با شرایط محیط، میزان استفاده و نوع فیلتر انجام شود. در محیطهای پرگردوغبار، نیاز به بررسی و نظافت فیلتر میتواند بیشتر باشد.
یک اشتباه رایج این است که فیلتر را فقط یک قطعه بهداشتی در نظر بگیریم؛ در حالی که گرفتگی آن میتواند مستقیما روی دبی هوا و عملکرد حرارتی دستگاه اثر بگذارد.

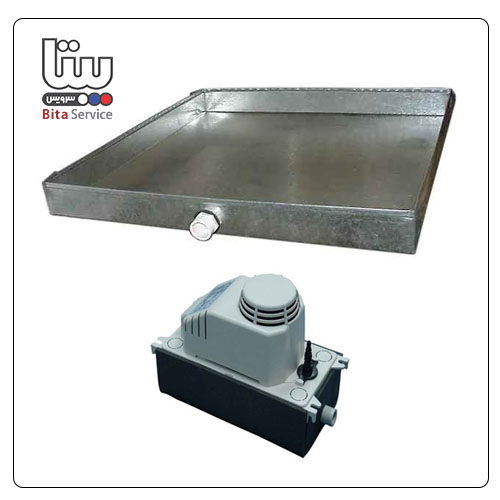

سینی درین داکت اسپلیت
در حالت سرمایش، رطوبت موجود در هوای عبوری از روی کویل اواپراتور میتواند به قطرات آب تبدیل شود. این آب باید در سینی درین جمع شده و از طریق مسیر تخلیه از دستگاه خارج شود. سیستم تخلیه معمولا شامل سینی درین، لوله تخلیه آب و در برخی مدلها پمپ درین است. اگر مسیر تخلیه مسدود شود، سینی تراز نباشد یا پمپ درین دچار مشکل شود، احتمال آبریزی از یونیت داخلی وجود دارد.
بنابراین آبریزی از داکت اسپلیت لزوما نشانه کمبود گاز نیست و سیستم تخلیه آب باید یکی از موارد بررسی باشد.
در بعضی مدلها یا شرایط نصب که تخلیه آب با شیب مناسب امکانپذیر نیست، از پمپ درین برای انتقال آب حاصل از تقطیر استفاده میشود.
خرابی یا گرفتگی این بخش میتواند باعث جمع شدن آب در سینی و در نهایت آبریزی شود.

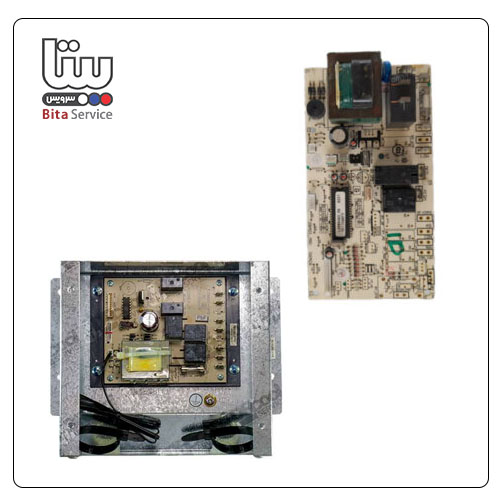

برد الکترونیکی داکت اسپلیت
برد الکترونیکی را میتوان مرکز کنترل بخشهای مختلف دستگاه دانست. این قطعه بر اساس طراحی دستگاه، فرمانهای لازم را به اجزای مختلف ارسال کرده و اطلاعات سنسورها را دریافت میکند. در سیستم های جدیدتر، برد میتواند در کنترل مواردی مانند کمپرسور، فنها، سنسورها، حفاظتهای دستگاه و عملکرد اینورتر نقش داشته باشد.
بنابراین خرابی برد ممکن است با علائم مختلفی خودش را نشان دهد و صرفا به روشن نشدن دستگاه محدود نمیشود.
در مدل های اینورتر، سیستم کنترل الکترونیکی اهمیت بیشتری پیدا میکند؛ به همین دلیل تشخیص خرابی برد باید با بررسی کد خطا، ورودی و خروجی های الکتریکی و شرایط واقعی دستگاه انجام شود.

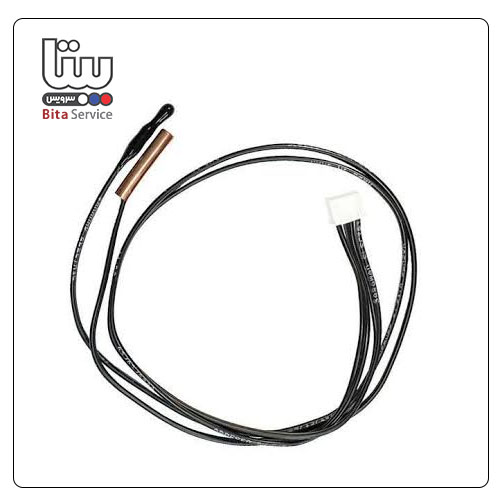

سنسورها و ترمیستورهای داکت اسپلیت
سنسورها وظیفه اندازهگیری شرایطی مانند دما را بر عهده دارند و اطلاعات را در اختیار سیستم کنترل قرار میدهند. اگر سنسوری اطلاعات نادرست ارسال کند، دستگاه ممکن است عملکرد غیرطبیعی داشته باشد؛ برای مثال زودتر از زمان مورد انتظار خاموش شود، به دمای مطلوب نرسد، عملکرد ناپایدار داشته باشد یا کد خطا نمایش دهد.
البته نمایش یک خطا به تنهایی برای تعیین قطعه معیوب کافی نیست و باید طبق دستورالعمل همان مدل و با تجهیزات مناسب بررسی شود.
اجزای مرتبط با سیستم داکت اسپلیت
اجزای مرتبط با سیستم داکت اسپلیت فقط به قطعات داخل یونیت های داخلی و خارجی محدود نمیشوند و مواردی مانند مبرد، لولههای مسی، ترموستات، دمپرها و عایق حرارتی را نیز شامل میشوند.

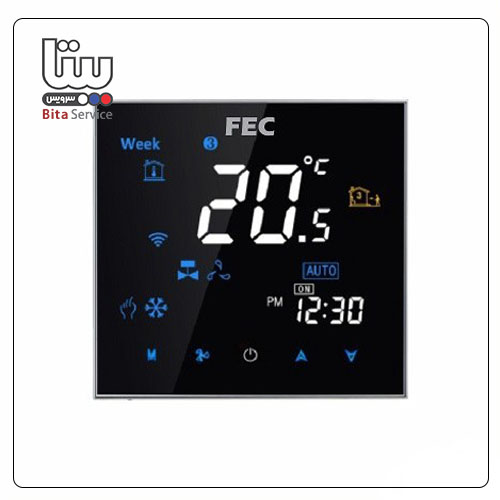

ترموستات داکت اسپلیت
ترموستات یا کنترلر دما یکی از اجزای مهم سیستم کنترل داکت اسپلیت است که وظیفه آن اندازهگیری و کنترل دمای محیط بر اساس دمای تنظیم شده توسط کاربر است. این قطعه با دریافت اطلاعات دمای محیط، شرایط لازم برای ادامه یا توقف عملکرد سرمایش و گرمایش را به سیستم کنترل اعلام میکند.
ترموستات با سنسور دما یکسان نیست؛ سنسور وظیفه اندازهگیری دما را بر عهده دارد، در حالی که ترموستات یا کنترلر از اطلاعات دما برای مدیریت عملکرد سیستم استفاده میکند.
اگر ترموستات یا ارتباط آن با دستگاه دچار مشکل شود، ممکن است دمای محیط بهدرستی کنترل نشود یا دستگاه در زمان نامناسب روشن و خاموش شود.

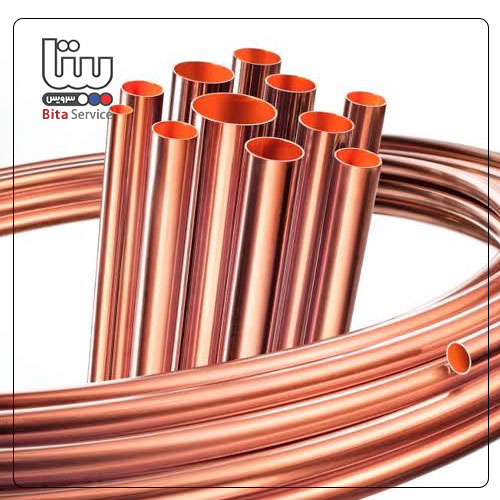

لولههای مسی داکت اسپلیت
لوله های مسی بخشی از سیستم لولهکشی داکت اسپلیت هستند و وظیفه دارند مبرد را بین یونیت داخلی و خارجی جابهجا کنند. این لوله ها معمولا از مس ساخته میشوند، زیرا مس قابلیت شکلدهی مناسب و مقاومت قابل قبولی در برابر شرایط کاری مدار تبرید دارد.
در یک سیستم استاندارد، اجرای صحیح لولههای مسی اهمیت زیادی دارد؛ زیرا نشتی، تاخوردگی، انتخاب قطر نامناسب یا اتصالات غیراصولی میتواند عملکرد مدار مبرد را تحت تاثیر قرار دهد.
نکته مهم این است که لوله مسی جزو قطعات داخلی یا خارجی خود یونیت نیست، بلکه بخشی از سیستم نصب و ارتباط بین دو یونیت محسوب میشود.

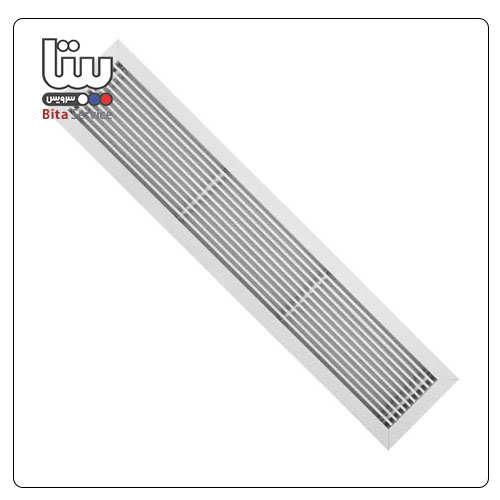

دمپرهای داکت اسپلیت
دمپرها دریچه ها یا تجهیزات قابل تنظیمی هستند که در مسیر کانال های هوا قرار میگیرند و برای کنترل، تنظیم و بالانس جریان هوا در شاخه های مختلف کانالکشی استفاده میشوند.
وجود دمپر در یک سیستم کانالکشی مناسب میتواند به توزیع متعادلتر هوا بین فضاهای مختلف کمک کند. برای مثال اگر یک اتاق هوای بسیار بیشتری نسبت به اتاق دیگر دریافت کند، تنظیم دمپرها میتواند در اصلاح توزیع جریان هوا موثر باشد.
دمپرها الزاما جزو خود یونیت داکت اسپلیت نیستند و بیشتر به سیستم کانالکشی و توزیع هوای ساختمان مربوط میشوند.

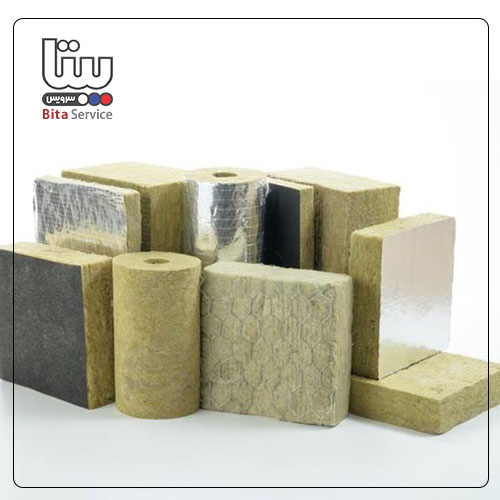

فوم و عایق حرارتی داکت اسپلیت
عایق حرارتی یکی از اجزای مهم در اجرای صحیح سیستم داکت اسپلیت است که برای کاهش انتقال حرارت ناخواسته و جلوگیری از تعریق سطوح سرد مورد استفاده قرار میگیرد.
عایقکاری معمولا در اطراف لوله های مبرد و بخش هایی از کانال یا مسیر انتقال هوا انجام میشود. در صورت اجرای نامناسب عایق، بخشی از سرمای تولید شده ممکن است در مسیر انتقال از دست برود یا روی سطح لوله های سرد رطوبت و قطرات آب تشکیل شود.
برای مثال اگر لوله مبرد سرد به خوبی عایق نشده باشد، علاوه بر افزایش تبادل حرارت با محیط، احتمال ایجاد تعریق و چکه کردن آب روی سطوح اطراف نیز وجود دارد.
فوم عایق نیز مانند لوله مسی، قطعه داخلی داکت اسپلیت محسوب نمیشود؛ بلکه یکی از اجزای مهم اجرای صحیح سیستم و نصب آن است.
آیا شناخت قطعات داکت اسپلیت برای تعمیر آن کافی است؟
خیر شناخت قطعات به کاربر کمک میکند ساختار دستگاه را بهتر بفهمد، اما عیب یابی و تعمیر داکت اسپلیت موضوع متفاوتی است. برای تشخیص دقیق ممکن است به ابزارهای اندازهگیری برق، تجهیزات بررسی مدار تبرید، اطلاعات فنی مدل دستگاه و تجربه تکنسین نیاز باشد. برای مثال پایین بودن سرمایش به تنهایی نمیتواند ثابت کند کمپرسور خراب است. ممکن است فیلتر گرفته باشد، جریان هوا مناسب نباشد، کندانسور کثیف شده باشد، مدار مبرد دچار مشکل شده باشد یا سنسور اطلاعات درستی ارسال نکند. به همین دلیل تعویض قطعه بدون مشخص کردن علت اصلی خرابی میتواند هزینه اضافی ایجاد کند و حتی مشکل را برطرف نکند.
تفاوت قطعات داکت اسپلیت اینورتر و معمولی چیست؟
تفاوت داکت اسپلیت اینورتر و معمولی فقط به نوع کمپرسور محدود نمیشود. در مدلهای اینورتر، سیستم کنترل باید سرعت و ظرفیت کمپرسور را متناسب با نیاز تغییر دهد. بنابراین برد الکترونیکی، تجهیزات کنترل و ارتباط میان سنسورها و کمپرسور نقش مهمتری پیدا میکنند.
| مورد | داکت اسپلیت معمولی | داکت اسپلیت اینورتر |
| کنترل کمپرسور | عمدتا روشن/خاموش | تغییر ظرفیت و سرعت |
| سیستم کنترل | ساده تر | پیچیده |
| نقش برد الکترونیکی | مهم | بسیار مهم |
| عیبیابی | ساده تر | نیازمند بررسی تخصصی تر |
ساختار دقیق همچنان به مدل و سازنده دستگاه بستگی دارد.
سوالات متداول
آیا خرابی یک قطعه میتواند به قطعات دیگر داکت اسپلیت آسیب بزند؟
بله در برخی شرایط خرابی یک بخش میتواند شرایط کاری بخش های دیگر را نامناسب کند. برای مثال اختلال در دفع حرارت میتواند فشار کاری سیستم را افزایش دهد. به همین دلیل پیدا کردن علت اصلی مشکل مهمتر از تعویض سریع یک قطعه است.
آیا میتوان هر قطعه ای را با نمونه مشابه تعویض کرد؟
خیر قطعه جایگزین باید از نظر مشخصات فنی، ظرفیت، ولتاژ، نوع سیستم و سازگاری با مدل دستگاه مناسب باشد. مشابه بودن ظاهری قطعه به معنی سازگاری آن نیست.
آیا هر صدای غیرعادی از داکت اسپلیت نشانه خرابی کمپرسور است؟
خیر فن، بلوور، موتور، لرزش اتصالات و حتی بعضی اجزای نصب نیز میتوانند منشا صدا باشند. برای مشخص کردن منبع صدا باید دستگاه در شرایط کار بررسی شود.
چرا قطعات داکت اسپلیت در مدل های مختلف متفاوت هستند؟
ظرفیت دستگاه، برند، نوع کمپرسور، اینورتر بودن، طراحی مدار و امکانات کنترلی باعث میشوند ساختار و قطعات مدل های مختلف با یکدیگر یکسان نباشند.
چه زمانی تعمیر قطعه بهتر از تعویض آن است؟
این موضوع به نوع خرابی، عمر قطعه، امکان تعمیر اصولی، قیمت و دسترسی قطعه جایگزین و وضعیت کلی دستگاه بستگی دارد. تصمیم درست بعد از بررسی فنی گرفته میشود، نه صرفا بر اساس ظاهر یا قیمت یک قطعه.
